제품 상세 정보:
|
| 모델명: | OS2 파이버 패치 패널 | 구조: | 냉 압연 강철 |
|---|---|---|---|
| 어댑터/포트 수: | 24 | 아답타 타입: | SC 듀플렉스 (블루) |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 장착 조정 범위: | 50mm | 플레이트의 재료: | 1.5mm SPCC(블랙 코팅) |
| 소재 코팅: | 분말 코팅 | 1U 치수(HxWxD): | 483(H)×44(H)×230mm(W) |
| 접속 능력: | 24개 섬유 | RoHS 준수 상태: | 순응합니다 |
| 강조하다: | SC UPC 광섬유 플러그반,FTTH를 위한 광섬유 플러그반,랙은 1U 섬유 플러그반을 탑재합니다 |
||

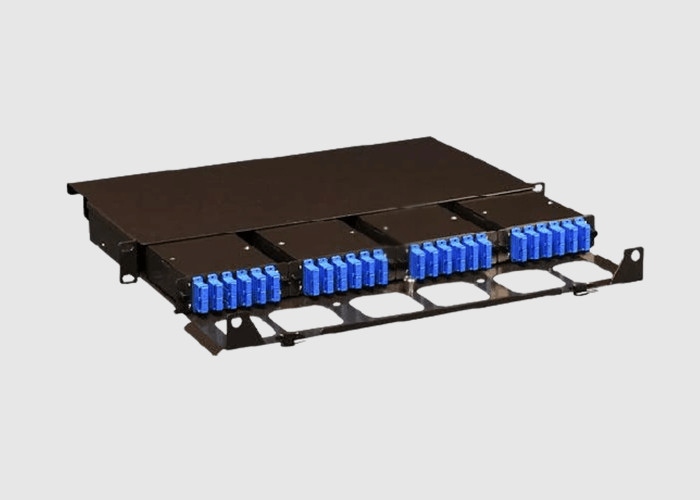

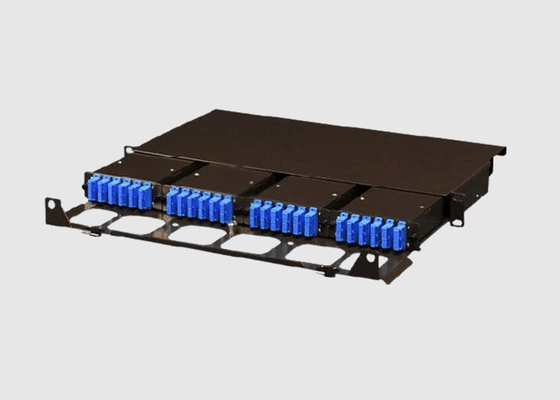

쉽게 설치 1U SC UPC 광섬유 패치 패널 랙 장착 SC/UPC
기본 정보:
패치 패널에는 조정 가능한 장착 브래킷, 번호가 지정된 어댑터 포트 및 모든 일반적인 케이블 지질 크기에 맞는 후면 패널 녹아웃이 있습니다.또한 패널 내부에 액세스 할 수있는 슬라이딩 드로 버전이 제공됩니다.
싱글모드 SC/APC 광섬유 패치 패널은 내부 스플라이스 관리 키트와 함께 완전히 충전되어 공급됩니다. 부하된 패널, 방벽 어댑터 및 스플라이스 키트도 공급 할 수 있습니다.
섬유 패치 패널이점 및 특징:
섬유 패치 패널적용:
1) 통신망
2) FTTH
3) LAN, WAN, CATV 네트워크
4) 액티브 장치 종료
5) CCTV
6) IPTV
사양 및 기술 매개 변수:
| 매개 변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550·STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전력 (mW) | 최대 250 | ||||||||||
| 작동 온도 (°C) | -40~+85°C | ||||||||||
| 저장 온도 (°C) | -40~+85°C | ||||||||||
| 섬유 종류 | 코닝 G657A1, 900μm, 2mm, 3mm 느슨 튜브 | ||||||||||
| 크기 (L × W × H) (mm) | 100×80×10,141 × 115 × 18,요청에 따라 | ||||||||||
* 위의 사양 전용 연결 장치
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 패키지 크기(mm) | 482.6×278×44 | 482.6×278×88 | 129 × 125 × 29 | 129×125×58 | |||||||
| 설치 크기(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 x 29.2(2-Φ7) | |||||||
주문 정보:
| 백혈구... | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: 프리미엄 A: A급 X: 고객의 요구사항을 따르기 |
131x3 141X4 ... 2322 X32 |
35:1310/1550nm | 0101:99 0202:98 ... 5050:50 |
11m x:고객 의 요구 에 따라 |
25250μM 섬유 09:900μM 느슨한 섬유 |
한국어: 한국어: 한국어: 한국어 00연결이 안되네요 |
D:D 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 오퍼레이션 파장 | 결합 비율 | 섬유 길이 | 섬유 종류 | 커넥터 타입 | 차원 | |||
우한 지헤 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 뒷 반사 및 좋은 균일성
2) 콤팩트 구조
작은 크기, 그것은 다양한 전송 상자에 직접 설치 될 수 있으며 단지 작은 공간을 차지
3) 엄격한 품질 관리
우리는 고객의 손에 모든 제품이 엄격한 테스트 표준에 적용됩니다 보장
4) 고품질의 와이어 스틱
우수한 PVC 와이어, 좋은 강도, 그리고 끈기, 긴 수명
