제품 상세 정보:
|
| 모델 이름: | 광섬유 패치 패널 랙 마운트 1U | 구조: | 냉 압연 강철 |
|---|---|---|---|
| 어댑터/포트 수: | 24 | 아답타 타입: | SC 듀플렉스 (블루) |
| 높이: | 1U, 2U, 3U, 4U, 8U | 항구: | 6, 12, 24, 48, 72, 96, 144 |
| 장착 조정 범위: | 50mm | 플레이트의 재료: | 1.5mm SPCC(블랙 코팅) |
| 소재 코팅: | 파우더 코팅 | 1U 치수(HxWxD): | 483×44×230mm |
| 접속 능력: | 24개 섬유 | RoHS 준수 상태: | 순응합니다 |
| 강조하다: | 랙은 1U 플러그반을 탑재합니다,SC UPC 어댑터 1U 플러그반,24 공항 선반 장착 플러그반 |
||

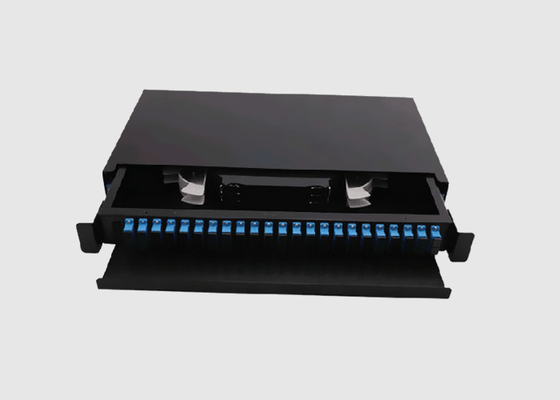

24 포트 SC UPC 어댑터 광섬유 패치 패널 랙 마운트 1U(데이터 센터용)
기본 정보:
Geehe는 독특하고 견고한 패치 패널을 설계 및 제조합니다. 당사의 패치 패널은 쉬운 접근과 구성을 위해 다양한 기술을 사용합니다. 여기에는 피벗, 레일 슬라이딩 및 쉬운 슬라이딩이 포함됩니다. 많은 패널은 또한 사용자를 돕기 위해 모듈식입니다.
패널은 표준 1U이며, 통합 강도 멤버 타이 위치가 있으며, 스플라이스 홀더, 클립 및 케이블 글랜드를 포함한 섬유 관리(FOM) 키트와 함께 제공됩니다.
광섬유 패치 패널 24 포트 장점 및 특징:
1) 재작업 및 유지 관리가 용이한 슬라이딩 패치 패널
2) SC, LC, FC, 어댑터가 장착된 전면 패널
3) 광섬유 카세트 고정 연결 지점
4) 냉간 압연 강철 구조
5) 고정 스플라이스 트레이
광섬유 패치 패널 24 포트 응용 분야:
1) 통신 네트워크
2) FTTH
3) LAN, WAN, CATV 네트워크
4) 활성 장치 종단
5) CCTV
6) IPTV
사양 및 기술 매개변수 :
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 250max | ||||||||||
| 작동 온도(℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | Corning G657A1, 900μm, 2mm, 3mm 루즈 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 위의 사양은 커넥터 제외
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: 프리미엄 A: A등급 X: 고객 요구 사항 준수 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: 고객 요구 사항 준수 |
25:250μM 섬유 09:900μM 루즈 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
D:D 1U: J1 2U: J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
우한 Geehe 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 반사 손실 및 우수한 균일성
2) 컴팩트한 구조
소형으로 다양한 전송 상자에 직접 설치할 수 있으며 공간을 거의 차지하지 않습니다.
3) 엄격한 품질 관리
고객의 손에 들어가는 모든 제품이 엄격한 테스트 표준을 거치도록 보장합니다.
4) 고품질 와이어 로드
우수한 PVC 와이어, 우수한 강도 및 인성, 긴 수명
