제품 상세 정보:
|
| 모듈명: | 융합된 WDM 저손실 | 포토형: | 2×2 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 모든 공항 또는 SM 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | FC UPC 연결기로 | 땋아 늘인 머리 길이: | 1m,1.5m 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980,PM1310 또는 PM1550 | 선택 채널: | 2, 4, 8, 16, 18,36, 48개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 원 카톤 패키지 ; 고객들의 요구조건으로서 |
| 강조하다: | 1310nm 사고 방식은 WDM을 녹였습니다,PC 연결기 스틸 튜브 융합된 WDM,스틸 튜브 광섬유 WDM |
||

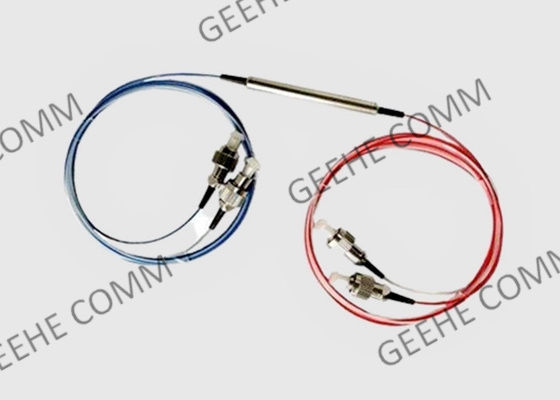

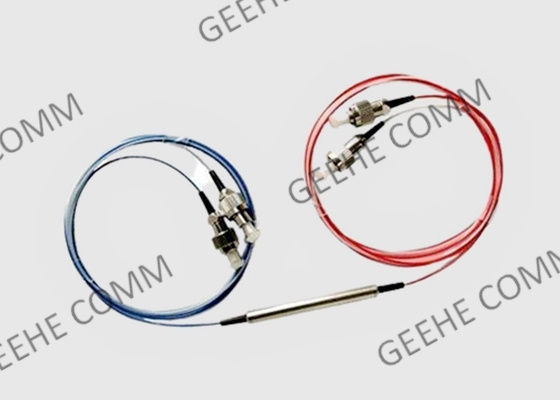

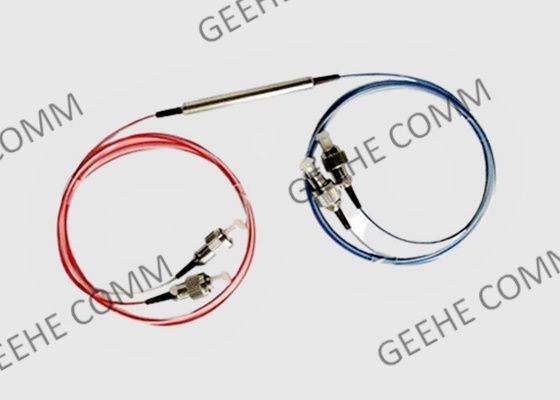

스틸 튜브 1310nm 사고 방식은 FC / PC 연결기와 WDM 저손실을 녹였습니다
기본 정보 :
게에헤 융합되 WDM 모듈은 광섬유 시스템에서 한 섬유로의 1310nm&1550nm 또는 1310nm 또는 1550nm 신호 또는 2개 섬유로의 분리된 1310nm과 1550nm 신호를 결합시킬 수 있습니다. 그것은 섬유 전송 용량을 두배로 하거나 한 단일 파이버를 사용하여 양방향 커뮤니케이션을 가능하게 하는데 사용될 수 있습니다.
1X2 또는 2X2는 다른 파장에 있는 빛을 결합시키거나 분리합니다. 그들은 저삽입 손실, 낮은 분극화 의존, 고분리와 우수한 환경적 안정성을 매우 제공합니다. 이러한 성분은 광범위하게 EDFA, CATV, 파장 분할 다중화 통신망과 광학 섬유 계측기에서 사용되었습니다.
.
2×2은 WDM Benefit&Features를 녹였습니다 :
낮은 초과 손실
다양한 커플링 레이트
소형 사이즈
고안정성과 신뢰성
SM, MM, PM 버전
융합된 WDM 애플리케이션
융합된 WDM Benefit&Features :
수동적 광학의 성분에 대한 * GR-1209-CORE 요구조건
수동 광 구성 부품에 대한 * GR-1221-CORE 신뢰성 보증 요구조건
* GR-326-CORE 단일 모드 광 커넥터에 대한 요구조건은 점퍼 집회에 모래를 뿌립니다
* TIA-604 섬유 광학 커넥터 해석력 표준
* 법정의 유해 물질의 제한에 관한 ROHS 지시
2×2은 WDM 애플리케이션을 녹였습니다 :
Specifications& 기술은 매개변수화합니다 :
| 매개 변수 | 980/1550nm WDM 또는 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| 섬유 타입(dB) | 코닝 HI1060flex 또는 광섬유 센서 BF05635-02 | SMF-28e | |||||||
| 작동 사고 방식(NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(NM) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | Ｐ | A | Ｐ | A | Ｐ | A | Ｐ | A | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 차단(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 방향성(dB) | ≥55 | ||||||||
| 작동 온도(C) | -40 ~ +85 | ||||||||
* 위에서 말한 상술은 연결기를 배제하고 있습니다
* 다른 규격은 고객에 만들어질 수 있고 요구합니다
정보를 주문하는 것 :
| WDM- | 엔- | XX- | XX- | Ｘ- | XX- | XX- | Ｘ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : 광섬유 센서 BF05635-02 |
1:1m Ｘ :특화 |
25:250μM 섬유 09:900μM 루즈 섬유 20 : 2 밀리미터 케이블 30 : 3 밀리미터 케이블 |
SC :SC / UPC SA :SC / 자동 위상 조정 ...... 00 : 어떤 연결기 |
한 : A 비 : 비 Ｃ : Ｃ |
|||||
| 등급 | 가동 파장 | 섬유형 | 화이버 길이 | 피크테일 형 | 타입을 연결시키세요 | 차원 | ||||
WDM 케이블 유형 :
1. 단일 모드 빛 섬유는 일 모드가 퍼질 수 있게 허락합니다.
2. 멀티 모드 광섬유는 다중 방식의 증식을 지원합니다.
3. 파장 범위는 WDM이 작동할 파장의 더 레인지입니다.
4. 또한 채널 스페이싱으로 불린 대역폭은 nm에 기간의 사이즈입니다.
5. 채널 스페이싱은 인접 채널 사이에 주파수의 센터-투-센터 차이입니다. 200 기가헤르츠는.4 nm 간격에 해당되고, 100 기가헤르츠가.2 nm 간격에 해당되고, 50 기가헤르츠가.1 nm 간격에 해당됩니다.
6. 채널 수는 장치가 정보에게 보내야 하는 채널 수입니다. 이 수는 디자인 증진이 더 많은 채널을 추가하면서 4에서 160의 범위일 수 있습니다.
7. 삽입 손실은 광통신에 파장 분할 다중화기 (WDM)의 삽입의 야기된 희석입니다.
분극 의존적 손실은 모든 입력 분극 상태를 가로질러 삽입 손실에 최대 편차입니다.
