제품 상세 정보:
|
| 모듈명: | 1x2 포트 900um 느슨한 튜브 재킷 융합 WDM | 포토형: | 2×2 |
|---|---|---|---|
| 섬유 종류: | PM 팬더 섬유 모든 공항 또는 SM 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | FC UPC 커넥터와 함께 | 땋아 늘인 머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980,PM1310 또는 PM1550 | 선택 채널: | 2, 4, 8, 16, 18,36, 48개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 원 카톤 패키지 ; 고객들의 요구조건으로서 |
| 강조하다: | 900 um 루즈 튜브 융합된 WDM,단일모드 광섬유 WDM,1m 화이버 길이는 WDM을 녹였습니다 |
||

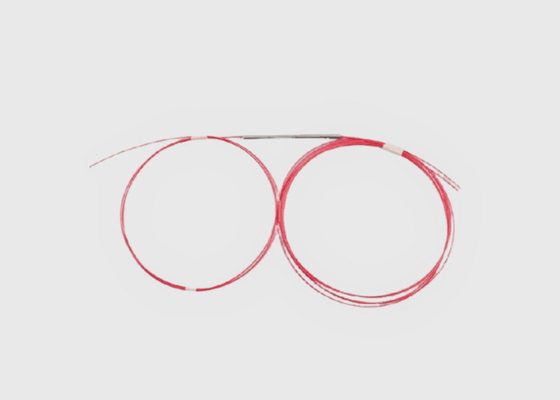

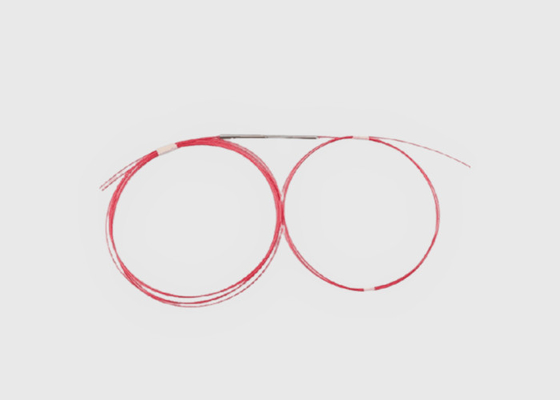

단일 모드 900um 느슨한 튜브 융합 WDM 재킷 코링 섬유 1m 섬유 길이
기본 정보 :
980/1060NM 퓨즈 WDM 모듈은 980nm 및 1060nm 신호를 하나의 섬유 또는 별도의 980nm 및 1060nm 신호를 2 개의 섬유로 결합 할 수 있습니다. 광학 증폭기에 사용됩니다.
1 × 2 또는 2 × 2 커플러/스플리터의 경우 주황색 리드는 1 차 입력을 지정하고 다른 주황색은 1 차 출력을 지정합니다. 2 차 입력 및 출력 섬유는 자연 스럽습니다. 비 50/50 커플 링 비율의 경우 더 큰 백분율 커플 링 비율은 항상 다른 오렌지 리드에 있습니다.
우리는 다른 유형의 유형을 가지고 있습니다융합 된 이중 테이퍼 머신, 배달 시간을 보장 할 수 있습니다.
.
2 × 2 퓨즈 WDM 혜택 및 기능 :
낮은 초과 손실
다양한 커플 링 비율
소형 크기
높은 안정성과 신뢰성
SM, MM, PM 버전
융합 된 WDM 응용 프로그램
융합 WDM 혜택 및 기능 :
* 수동 광학 성분에 대한 GR-12209 코어 요구 사항
* 수동 광학 성분에 대한 GR-1221 코어 안정성 보증 요구 사항
* 단일 모드 광학 커넥터에 대한 GR-326 코어 요구 사항 샌드 점퍼 어셈블리
* TIA-604 광섬유 커넥터 해석 표준
* 위험 물질의 제한에 대한 ROHS 지침
2 × 2 퓨즈 WDM 응용 프로그램 :
사양 및 기술 매개 변수 :
| 매개 변수 | 980/1550NM WDM 또는 1060/1550NM WDM | 1310/1550NM WDM | 1480/1550NM WDM |
| 섬유 유형 (DB) | Corning Hi1060Flex 또는 OFS BF05635-02 | SMF-28E | |||||||
| 작동 파장 (nm)) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭 (nm)) | ± 10/20 | ± 15 | ± 15 | ||||||
| 등급 | 피 | 에이 | 피 | 에이 | 피 | 에이 | 피 | 에이 | |
| 삽입 손실 (DB)) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리(DB)) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB)) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지폐DB)) | ≥55 | ||||||||
| 작동 온도 (℃) | -40 ~ +85 | ||||||||
* 위 사양은 커넥터를 제외합니다
* 고객 요구에 따라 다른 사양을 만들 수 있습니다
주문 정보 :
| wdm- | N- | 더블 엑스- | 더블 엑스- | 엑스- | 더블 엑스- | 더블 엑스- | 엑스 | |||
| 95 : 980 & 1550NM 135 : 1310 & 1550NM 65 : 1060 & 1550NM 45 : 1480 & 1550NM | 01 : : SMF-2E 02 : hi1060flex, 03 : OFS BF05635-02 |
1 : 1m X : 사용자 정의 |
25 : 250μm 섬유 09 : 900μm 느슨한 섬유 20 : 2mm 케이블 30 : 3mm 케이블 |
SC : SC/UPC SA : SC/APC ...... 00 : 커넥터가 없습니다 |
A : a B : b C : c |
|||||
| 등급 | 작동 파장 | 섬유 유형 | 섬유 길이 | 피그 테일 유형 | 연결 유형 | DimensioN | ||||
WDM 케이블 유형 :
1. 단일 모드 섬유는 하나의 모드가 전파되도록 허용합니다.
2. 멀티 모드 섬유는 여러 모드의 전파를 지원합니다.
3. 파장 범위는 WDM이 작동 할 파장 범위입니다.
4. 채널 간격이라고도 불리는 대역폭은 NM의 창 크기입니다.
5. 채널 간격은 인접 채널 간의 주파수의 중심에서 중심 차이입니다. 2 백 GHz는 .4 nm 간격, 100GHz는 .2 nm 간격에 해당하며 50GHz는 .1 nm 간격에 해당합니다.
6. 채널 수는 장치가 정보를 보내야하는 채널 수입니다. 이 숫자는 더 많은 채널을 추가하는 설계 향상으로 4에서 160까지 다양합니다.
7. 삽입 손실은 광학 전송 시스템에서 파장 분할 멀티플렉서 (WDM)의 삽입으로 인한 감쇠입니다.
편광-의존적 손실은 모든 입력 편광 상태에서 삽입 손실의 최대 편차입니다.
Wuhan Geehe Comm Service :
- 지속적인 개선; 새로운 도전을 받아들입니다
- 새로운 프로세스 혁신 및 고객의 이익을위한 새로운 제품 만들기
- 테스트를위한 무료 샘플
- 공장 검사, 또한 제 3 자 검사를받습니다
- 젊은 팀
