제품 상세 정보:
|
| 모듈명: | 1x2 공항 900 um 루즈 튜브 재킷은 WDM을 녹였습니다 | 포토형: | 2×2 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 모든 공항 또는 SM 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | FC UPC 연결기로 | 땋아 늘인 머리 길이: | 1m,1.5m 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980,PM1310 또는 PM1550 | 선택 채널: | 2, 4, 8, 16, 18,36, 48개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 원 카톤 패키지 ; 고객들의 요구조건으로서 |
| 강조하다: | 융합된 WDM 재킷 SMF28e 섬유,1x2 공항은 WDM 재킷을 녹였습니다,SMF28e 광섬유 WDM |
||

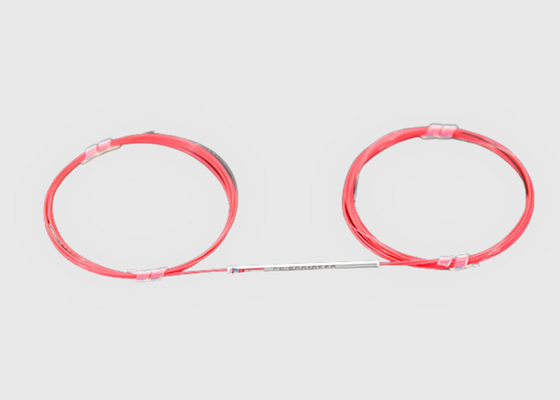

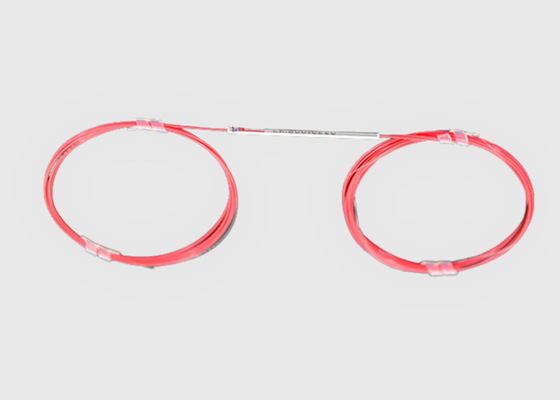

1x2 공항 900 um 루즈 튜브 융합된 WDM 재킷 SMF28e 섬유 1m 극소량의 섬유 길이
기본 정보 :
980/1060nm 융합된 WDM 모듈은 한 섬유로의 980nm과 1060nm 신호 또는 2개 섬유로의 분리된 980nm과 1060nm 신호를 결합시킬 수 있습니다. 그것은 광증폭기를 위해 사용됩니다.
1×2 또는 2×2 연결기 / 분배기를 위해, 등색의 연은 주 입력으로 지정합니다, 다른 오렌지가 기본 출력으로 지정합니다. 2차 입력과 출력 섬유는 자연적입니다. 비 50/50 커플링 레이트를 위해, 더 큰 비율 커플링 레이트는 항상 다른 등색의 연에 있을 것입니다.
우리가 융합된 바이코니컬 테이퍼 기계의 다른 유형을 갖, 배달 시간은 보증될 수 있습니다.
.
2×2은 WDM Benefit&Features를 녹였습니다 :
낮은 초과 손실
다양한 커플링 레이트
소형 사이즈
고안정성과 신뢰성
SM, MM, PM 버전
융합된 WDM 애플리케이션
융합된 WDM Benefit&Features :
수동적 광학의 성분에 대한 * GR-1209-CORE 요구조건
수동 광 구성 부품에 대한 * GR-1221-CORE 신뢰성 보증 요구조건
* GR-326-CORE 단일 모드 광 커넥터에 대한 요구조건은 점퍼 집회에 모래를 뿌립니다
* TIA-604 섬유 광학 커넥터 해석력 표준
* 법정의 유해 물질의 제한에 관한 ROHS 지시
2×2은 WDM 애플리케이션을 녹였습니다 :
Specifications& 기술은 매개변수화합니다 :
| 매개 변수 | 980/1550nm WDM 또는 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| 섬유 타입(dB) | 코닝 HI1060flex 또는 광섬유 센서 BF05635-02 | SMF-28e | |||||||
| 작동 사고 방식(NM) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(NM) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | Ｐ | A | Ｐ | A | Ｐ | A | Ｐ | A | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 차단(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 방향성(dB) | ≥55 | ||||||||
| 작동 온도(C) | -40 ~ +85 | ||||||||
* 위에서 말한 상술은 연결기를 배제하고 있습니다
* 다른 규격은 고객에 만들어질 수 있고 요구합니다
정보를 주문하는 것 :
| WDM- | 엔- | XX- | XX- | Ｘ- | XX- | XX- | Ｘ | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01 : : SMF-28e 02 : HI1060flex, 03 : 광섬유 센서 BF05635-02 |
1:1m Ｘ :특화 |
25:250μM 섬유 09:900μM 루즈 섬유 20 : 2 밀리미터 케이블 30 : 3 밀리미터 케이블 |
SC :SC / UPC SA :SC / 자동 위상 조정 ...... 00 : 어떤 연결기 |
한 : A 비 : 비 Ｃ : Ｃ |
|||||
| 등급 | 가동 파장 | 섬유형 | 화이버 길이 | 피크테일 형 | 타입을 연결시키세요 | 차원 | ||||
WDM 케이블 유형 :
1. 단일 모드 빛 섬유는 일 모드가 퍼질 수 있게 허락합니다.
2. 멀티 모드 광섬유는 다중 방식의 증식을 지원합니다.
3. 파장 범위는 WDM이 작동할 파장의 더 레인지입니다.
4. 또한 채널 스페이싱으로 불린 대역폭은 nm에 기간의 사이즈입니다.
5. 채널 스페이싱은 인접 채널 사이에 주파수의 센터-투-센터 차이입니다. 200 기가헤르츠는.4 nm 간격에 해당되고, 100 기가헤르츠가.2 nm 간격에 해당되고, 50 기가헤르츠가.1 nm 간격에 해당됩니다.
6. 채널 수는 장치가 정보에게 보내야 하는 채널 수입니다. 이 수는 디자인 증진이 더 많은 채널을 추가하면서 4에서 160의 범위일 수 있습니다.
7. 삽입 손실은 광통신에 파장 분할 다중화기 (WDM)의 삽입의 야기된 희석입니다.
분극 의존적 손실은 모든 입력 분극 상태를 가로질러 삽입 손실에 최대 편차입니다.
