제품 상세 정보:
|

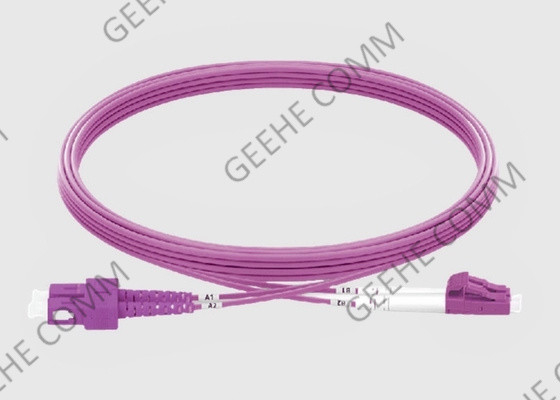

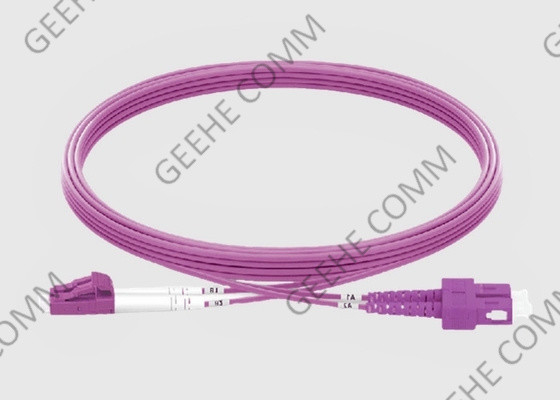

| 모델 이름: | 광섬유 패치 케이블 SC-LC | 외장 재료: | PVC(OFNR) |
|---|---|---|---|
| 케이블 길이: | 1m 또는 주문 제작됩니다 | 섬유의 수: | 2 |
| 장력 힘(N): | ≥55 | 케이블 직경: | 0.9 밀리미터, 1.6 밀리미터, 2 밀리미터 또는 3 밀리미터 |
| 색상: | 노란색 | 재킷 소재: | PVC, 라이저 (OFNR), 충실 (OFNP), LSZH |
| 연결기 1을 측면을 대세요: | LC UPC 이중 통신 | 사이드 B - 연결기 1: | SC UPC 듀플렉스 |
| 강조하다: | 2.0MM 섬유 패치 케이블,20M 두 부분으로 된 멀티 모드 광섬유 패치 케이블 |
||
1간략한 개요:
2SC에서 LC 패치 코드의 장점과 특징:
3광섬유 패치 케이블 응용:
4. 사양 및 기술 매개 변수
| 매개 변수 | 가치 | ||||
| 커넥터 타입 | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| 중앙 파장(nm) | 1310 또는 1550,980 또는 1060,850,780 | ||||
| 최대 삽입 손실(dB) | 0.3 | ||||
| 소멸률(dB) | 23 | ||||
| 미니.회수 손실(UPC)(dB) | 55 | ||||
| 미니.회수 손실(APC)(dB) | 65 | ||||
| 주요 방향 | 느린 축 | ||||
| 축 정렬(deg) | ±3 | ||||
| 작동 온도°C) | -20~+70 | ||||
| 저장 온도°C) | -40~+85 | ||||
| 섬유 타입 | PM 판다 섬유 | ||||
* 커넥터가 있는 장치의 경우 IL는 0.3dB 높고,RL는 5dB 낮고,ER는 2dB 낮습니다.
* 기본 연결 키는 느린 축에 맞춰져 있습니다.
5LC&SC 커넥터 사양 및 기술 파라미터:
| 매개 변수 | 단위 | 지수 | |||
| 끝면형 | PC | UPC | APC | ||
| IL | dB | SM: ≤0.3;MM ≤0.1 | |||
| 반복 가능성 | dB | ≤0.1 | |||
| 상호 교환성 | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥55 | ≥ 65 |
| MM | dB | ≥36(APC 커넥터 없이) | |||
| 짝짓기 시간 | >1000 | ||||
| 작동 온도 | °C | -40~+80 | |||
6LC 패치 케이블 주문 정보:
| OFC | -X | -XX | -XX | -XX | -X | -X |
| S: 단순화 D: 듀플렉스 |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:20.0mm 30:30.0mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:다른 것 | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| 섬유 모드 | 커넥터 타입 | 커넥터 타입 | 케이블 직경 | 플랜지 타입 | 섬유 길이 |
* EX: OFC-D-LA-LA-09-0-1.0
7어떻게 섬유 패치 케이블을 선택합니까?
1) 섬유 케이블 모드: 단일 모드 또는 멀티 모드
섬유 패치 케이블의 모드는 광선이 섬유 내에서 어떻게 이동하는지 나타냅니다. 섬유 케이블에는 단일 모드 및 멀티 모드 두 가지 모드가 있습니다.
2) 섬유 가닥 수: 단순 또는 복합
섬유 가닥의 수에 따라, 단순 섬유 패치 코드와 듀플렉스 섬유 패치 코드가 있습니다. 그림 2에서 나타낸 것처럼,심플렉스 섬유 패치 케이블은 각 끝에서 하나의 심플렉스 커넥터를 가진 섬유의 단일 스트랜드를 포함합니다.그것은 하나의 포트를 가진 BiDi 트랜시버 모듈의 한 쌍과 연결될 수 있습니다.듀플렉스 섬유 패치 코드는 듀플렉스 커넥터 (또는 두 개의 심플렉스 커넥터로 간주) 를 가진 유리 또는 플라스틱의 두 가지 나선으로 구성됩니다.그것은 종종 일반적인 트랜시버 또는 듀얼 파이버 BiDi 트랜시버와 연결되어 있습니다.
3) 올바른 케이블 재킷 유형 (PVC/LSZH/OFNP/장갑) 을 선택
일반적으로 세 가지 종류의 케이블 자켓이 있습니다. 폴리빈일 엽록소 (PVC), 저연소 제로 할로겐 (LSZH) 및 광섬유 비전도 플레넘 (OFNP).당신은 아래 그림에서 특징을 볼 수 있습니다 그리고 당신의 네트워크에 대한 올바른 하나를 선택.
4) 연결 장치 유형: LC, SC, ST 또는 기타
이 문서에 나열 된 LC, SC, ST, MTP 또는 MPO와 같은 섬유 패치 케이블에 사용되는 많은 커넥터 유형이 있습니다. 얼마나 많은 섬유 커넥터 유형을 알고 있습니까?MDC 커넥터라는 최신 커넥터 디자인이 있습니다., 표준 LC 커넥터보다 3배의 이점을 제공함으로써 최대 가능한 커넥터 밀도를 가능하게합니다. 다른 커넥터 유형은 다른 인터페이스에 연결됩니다.그래서 당신은 당신이 처음으로 사용하는 장치의 인터페이스 유형을 확인하는 것이 좋습니다.
5) 올바른 커넥터 폴러크 타입 (UPC/APC) 을 선택합니다.
APC 커넥터의 손실이 UPC 커넥터보다 낮기 때문에 일반적으로 APC 커넥터의 광학 성능은 UPC 커넥터보다 낫습니다.APC 커넥터는 FTTx와 같은 응용 프로그램에서 널리 사용됩니다., 수동 광망 (PON) 및 파장 분할 멀티플렉스 (WDM) 는 반환 손실에 더 민감합니다. 그러나 APC 커넥터는 일반적으로 UPC 커넥터보다 비싸습니다.그래서 당신은 장단점을 고려해야 합니다.고 정밀 광섬유 신호를 요구하는 애플리케이션에서, APC는 첫 번째 고려 사항이 되어야 하지만, 덜 민감한 디지털 시스템은 UPC를 사용하여 똑같이 잘 수행합니다. 일반적으로,APC 패치 케이블의 커넥터 색은 녹색입니다., 그리고 UPC 패치 케이블은 파란색입니다.
8젠장 공장 서비스:
브랜드에 대한 높은 수준의 OEM 서비스
