제품 상세 정보:
|
| 모델명: | 광섬유 패치 패널 | 구조: | 19" 거치되는 선반 |
|---|---|---|---|
| 랙 재질: | 냉연 강판, AL | 선반 색깔: | , 백색 까만, 회색 |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 연결기: | SC LC FC ST | 두께: | 0.8mm, 1.0mm, 1.2mm |
| 차원 (L×W×H) mm: | 1×32:141×115×18 | 특징: | 방수 방진 |
| 강조하다: | 24 핵심 fc 섬유 플러그반,3U 광섬유 플러그반,3U fc 섬유 플러그반 |
||

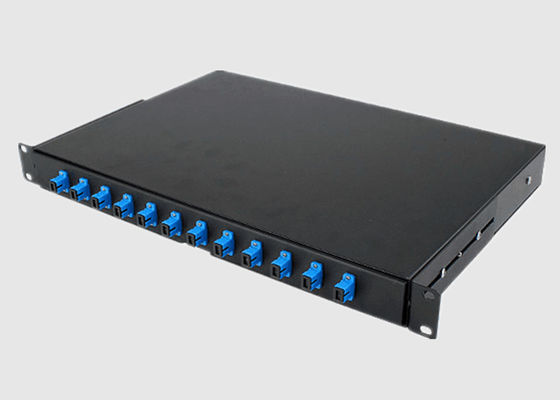

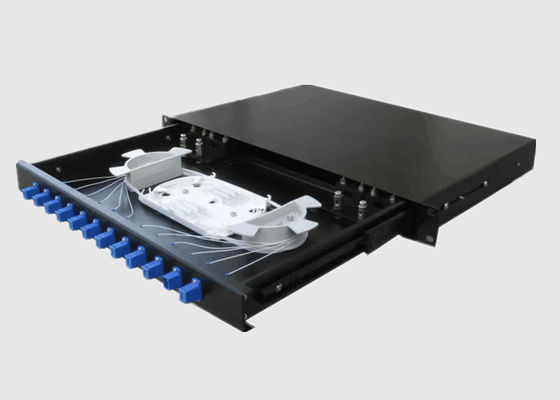

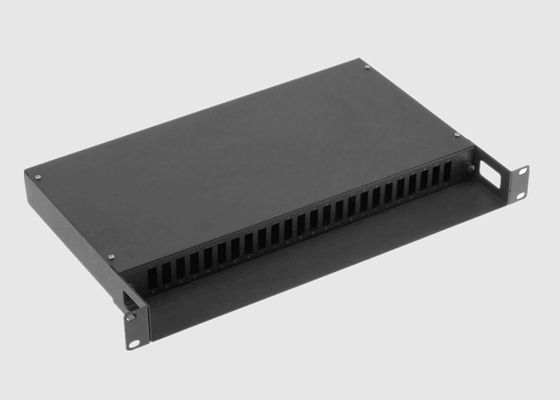

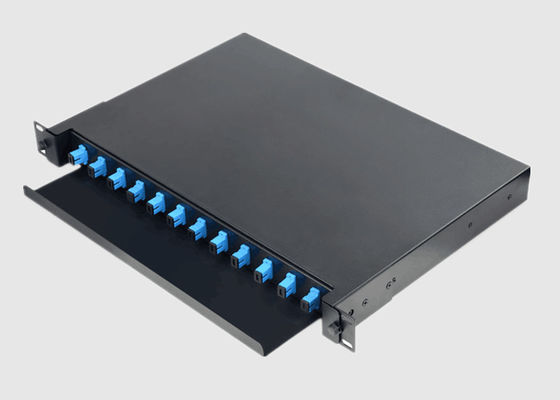

12-24 코어 SC/FC/ST/LC ODF 랙 마운트 접합 종료 상자 광섬유 패치 패널
빠른 개요:
1.MTP/MPO 카세트를 적재할 수 있습니다.6개 LC 쿼드 어댑터 및 2개 MTP/MPO 어댑터, 최대 24섬유.
2. PC 소재 투명 커버가있는 MTP / MPO 카세트, 관찰 및 유지 보수도 쉽습니다.
3.최대 288 섬유 LC 포트 3U
4. 패치 패널에서 어댑터 플레이트와 카세트를 혼합하는 유연성
5. 최적의 케이블 라우팅을 위한 평면 전면 패널
6.간선 케이블 연결을 위해 쉽게 액세스할 수 있는 MPO/MTP 포트
7. IEC-61754-7, EIA/TIA-604-5 및 RoHS 준수
8. 공장 종료 및 테스트
혜택 및 기능:
명확하게 보이는 라벨이 있는 포트 식별
우수한 케이블 관리 및 액세스
도구가 필요 없는 탈착식 서랍 및 경량 하우징으로 설치
간단한 고정 선반과 카세트로 조기 설치
회전 버클로 고정된 백 메탈 도어로 케이블을 쉽게 열고 관리할 수 있습니다.
넓은 공간은 섬유 굴곡 비율을 보장합니다.
애플리케이션:
통신 가입자 루프
집으로 가는 섬유(FTTH)
LAN/WAN
CATV
광통신 시스템
사양 및 기술 매개변수:
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550nm(dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | 코닝 G657A1, 900μm, 2mm, 3mm 루스 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 상기 사양 전용 커넥터
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | NS- | X2- | 35- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | ||
| P: 프리미엄 A: A등급 X: 고객의 요구 사항을 따르십시오 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50:50:50 |
1:1m NS: 고객의 요구 사항을 따르십시오 |
25:250μM 섬유 09:900μM 느슨한 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
NS:NS 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
