제품 상세 정보:
|
| 모델명: | 접합기를 가진 광섬유 선반 산 | 구조: | 19" 거치되는 선반 |
|---|---|---|---|
| 재료: | 아연 도금하는 강철판을 냉각 압연하십시오 | 선반 색깔: | , 백색 까만, 회색 |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 연결기: | SC LC FC ST | 두께: | 0.8mm, 1.0mm, 1.2mm |
| 차원 (L×W×H) mm: | 1×32:141×115×18 | 특징: | 방수 방진 |
| 강조하다: | 19 인치 FTTH 플러그반,1U FTTH 플러그반,FTTH 24 공항 섬유 플러그반 |
||

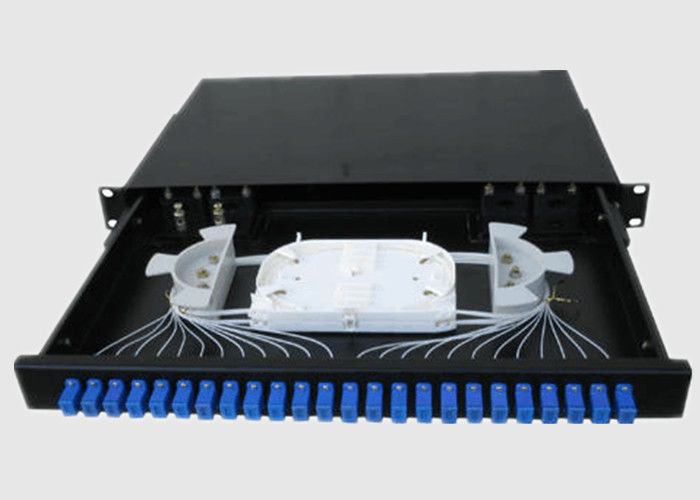

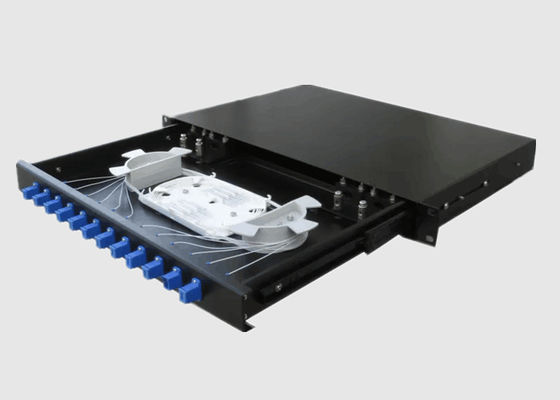

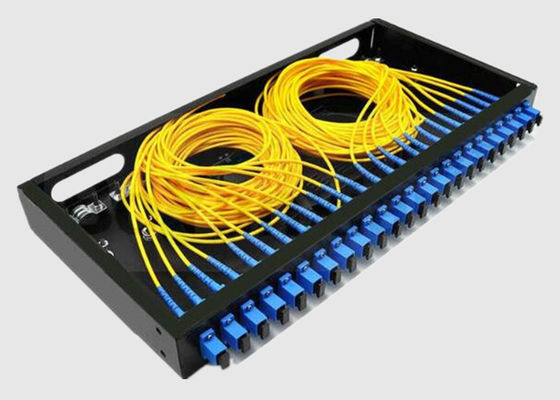

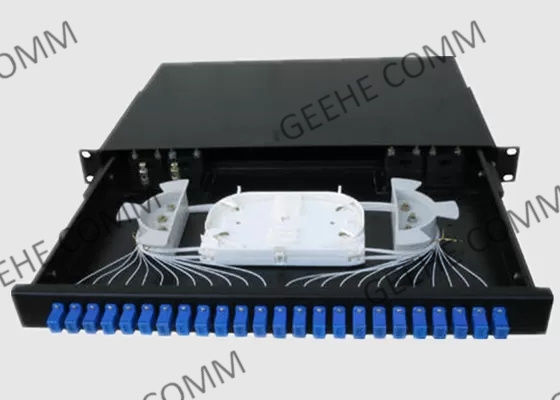

FTTH 1U 24 포트 19인치 단일 모드 광섬유 랙 마운트(어댑터 포함)
기본 정보:
FC,SC,ST,LC 어댑터용 19인치 랙 장착 광섬유 분배 프레임입니다.인클로저는 강철 재질로 구성되어 있으며 전면 패널은 케이블 연결 및 커넥터 설치를 위해 쉽게 제거할 수 있도록 설계되었습니다.
인클로저 전면에는 광섬유 관리가 필요할 때 섀시 내부에 액세스할 수 있는 푸시 핀 슬라이드 아웃 트레이가 있습니다.케이블 관리 클립의 전체 세트가 포함되어 있습니다.후면 패널에는 모든 광섬유를 수용하는 데 필요한 모든 케이블 라우팅 컷아웃이 있습니다.
전면 패널에는 다양한 광섬유 어댑터 플레이트가 있어 필요에 따라 연결 유형을 유연하게 주문할 수 있습니다.
이점 및 기능:
애플리케이션:
사양 및 기술 매개변수:
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550nm(dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | 코닝 G657A1, 900μm, 2mm, 3mm 루스 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 상기 사양 전용 커넥터
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | NS- | X2- | 35- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | ||
| P: 프리미엄 A: A등급 X: 고객의 요구 사항을 따르십시오 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50:50:50 |
1:1m NS: 고객의 요구 사항을 따르십시오 |
25:250μM 섬유 09:900μM 느슨한 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
NS:NS 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
Geehe 공장 섬유 패치 패널 성능:
