제품 상세 정보:
|
| 모델 이름: | 광섬유 패치 패널 벽 마운트 | 구조: | 19'' 랙 장착 |
|---|---|---|---|
| 랙 재료: | 냉 압연 강철, AL | 랙 색상: | 검은 색, 흰색, 회색 또는 OEM |
| 높이: | 1U, 2U, 3U, 4U, 8U | 항구: | 6, 12, 24, 48, 72, 96, 144 |
| 커넥터: | SC LC FC ST | 두께: | 0.8 mm,1.0mm, 1.2 밀리미터 |
| 맥스. 섬유 코어: | 12 | 치수(높이x너비x깊이): | 48.2 × 27.8 × 44mm |
| 강조하다: | 19 인치 1U SC 섬유 플러그반,19 인치 1U 벽걸이용 섬유 플러그반,1U 24 공항 sc 섬유 플러그반 |
||

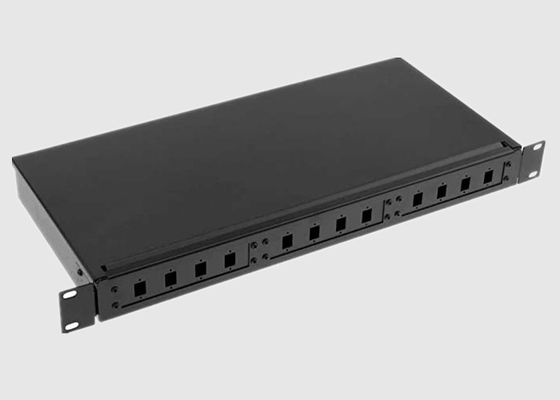

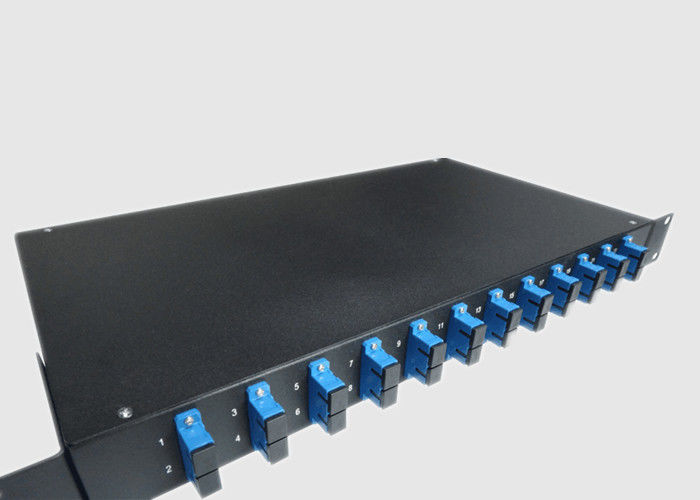

19인치 24포트 SC 커넥터 1U 광섬유 패치 패널 벽면 장착
기본 정보:

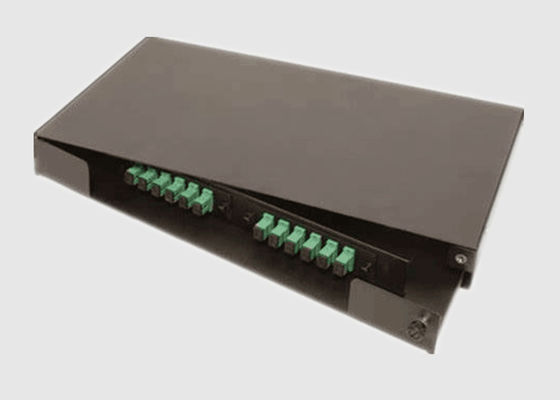

19인치 슬라이딩 광섬유 패치 패널은 내부 광섬유 관리를 용이하게 하고 1U, 2U 및 4U 높이 증가에서 광섬유 밀도를 최대화하도록 설계되었습니다.
슬라이딩 트레이는 광섬유 케이블에 쉽게 접근할 수 있도록 합니다. 패널은 SC 심플렉스, SC 듀플렉스, ST/FC (D 컷 아웃), LC 듀플렉스 (SC 심플렉스 풋프린트), LC 쿼드 (SC 듀플렉스 풋프린트)에서 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32 구성을 지원합니다. 사전 종단 처리된 MTP/MPO 트렁크, 관련 광섬유 액세서리 및 피그테일과 함께 사용하기 위해 후면에 MTP MPO 컷 아웃이 있는 버전이 제공되며, 관련 광섬유 액세서리 및 피그테일은 선택 사항입니다.
패치 패널 벽면 장착 장점 및 특징:
패치 패널 벽면 장착 응용 분야:
사양 및 기술 매개변수 :
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전력 (mW) | 250max | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도 (℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | Corning G657A1, 900μm, 2mm, 3mm 루즈 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 위의 사양은 커넥터 제외
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수(mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: 프리미엄 A: A등급 X: 고객 요구 사항에 따름 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x: 고객 요구 사항에 따름 |
25:250μM 섬유 09:900μM 루즈 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
D:D 1U: J1 2U: J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 결합 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
Wuhan Geehe 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 반사 손실 및 우수한 균일성
2) 컴팩트한 구조
작은 크기로 다양한 전송 상자에 직접 설치할 수 있으며 작은 공간만 차지합니다.
3) 엄격한 품질 관리
고객의 손에 들어가는 모든 제품이 엄격한 테스트 표준을 거치도록 보장합니다.
4) 고품질 와이어 로드
우수한 PVC 와이어, 우수한 강도 및 인성, 긴 수명
