제품 상세 정보:
|
| 모델명: | 접합기를 가진 광섬유 선반 산 | 구조: | 1.2 밀리미터 프리미엄 냉연강판 |
|---|---|---|---|
| 재료: | 아연 도금하는 강철판을 냉각 압연하십시오 | 선반 색깔: | , 백색 까만, 회색 |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 연결관 수용량: | 12 SC 어댑터, 12 LC / UPC 섬유 플러그반 | 임명 방법: | 선반 산 |
| 차원 (L×W×H) mm: | 1×32:141×115×18 | 특징: | 방수 방진 |
| 강조하다: | LC / UPC 광섬유 플러그반,SC / UPC 광섬유 플러그반,LC / UPC 12 공항 섬유 플러그반 |
||
광섬유 케이블을 위한 SC/UPC LC/UPC Adapters&12 섬유 떠꺼머리 패치 패널
기본 정보:

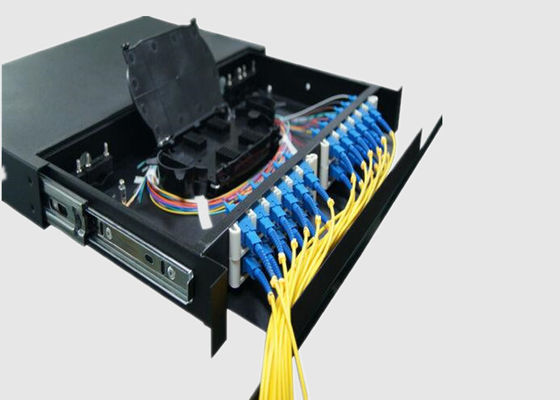

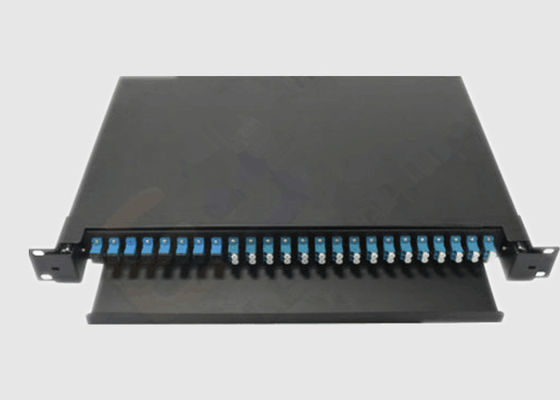

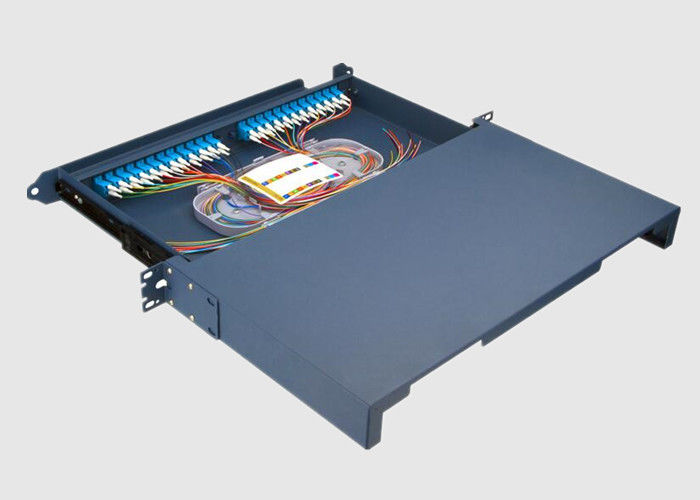

슬라이딩 랙 마운트 패널에는 12개의 포트가 있으며 12개의 SC Duplex 다중 모드 어댑터가 미리 로드되어 있습니다.당장 패치해야 할 패치가 있다면 PG 13.5 케이블 글랜드, 스플라이스 브리지 1개, 버니 클립 8개, 광섬유 가닥 24개, 경고 라벨 1개와 같은 필수품이 들어 있는 포함된 광섬유 관리 키트를 사용하십시오.
모든 커넥터 유형 LC, LC APC, SC, SC APC, FC, FC APC 및 ST의 6개 포트에서 36개 포트까지, 그리고 LC 또는 LC APC의 경우 최대 72개 포트의 피그테일이 있는 로드된 1U 패치 패널 키트.모든 커넥터 유형 LC, LC APC, SC, SC APC, FC, FC APC 및 ST의 6개 포트에서 72개 포트까지의 피그테일이 있는 2U 패치 패널 키트와 LC 또는 LC APC의 경우 최대 144개 포트.단일 모드 9/125μm, 다중 모드 62.5/12μm 및 다중 모드 50/125μm OM3에서 사용 가능합니다.
패치 패널 이점 및 기능:
패치 패널 응용 프로그램:
FTTX 애플리케이션, 데이터 센터 및 LAN 및 WAN 프로젝트.
사양 및 기술 매개변수:
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550nm(dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | 코닝 G657A1, 900μm, 2mm, 3mm 루스 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 상기 사양 전용 커넥터
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | NS- | X2- | 35- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | ||
| P: 프리미엄 A: A등급 X: 고객의 요구 사항을 따르십시오 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50:50:50 |
1:1m NS: 고객의 요구 사항을 따르십시오 |
25:250μM 섬유 09:900μM 느슨한 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
NS:NS 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
Geehe 공장 섬유 패치 패널 성능:
