제품 상세 정보:
|
| 모델명: | 산업적 광섬유 플러그반 | 구조: | 냉 압연 강철 |
|---|---|---|---|
| 케이블 입장: | 2x25mm 패킹마개 홀, 2x20mm 패킹마개 홀 | 선반 색깔: | 검은, 하얀, 회색이거나, OEM |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 증가하는 조절 범위: | 50 밀리미터 | 섬유 핵심: | 12-24 섬유, Lc 파이버 피그테일에 대한 MPO |
| 중량: | 2.9kgs | 1U 차원 (하스위스드): | 48.2×27.8×44mm |
| 강조하다: | LC 플러그반에 대한 OM3 MPO,LC 플러그반에 대한 24 공항 MPO,LC 플러그반에 대한 4U MPO |
||

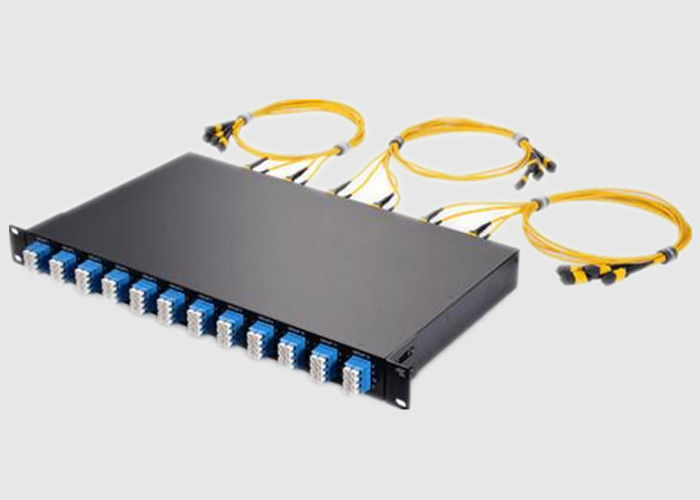

옴3LC 24 섬유 땋은 머리 통신 산업 광섬유 패치 패널에 MPO
기본 정보:
모든 커넥터 유형 LC, LC APC, SC, SC APC, FC, FC APC 및 ST의 6개 포트에서 36개 포트까지, 그리고 LC 또는 LC APC의 경우 최대 72개 포트의 피그테일이 있는 로드된 1U 패치 패널 키트.모든 커넥터 유형 LC, LC APC, SC, SC APC, FC, FC APC 및 ST의 6개 포트에서 72개 포트까지의 피그테일이 있는 2U 패치 패널 키트와 LC 또는 LC APC의 경우 최대 144개 포트.

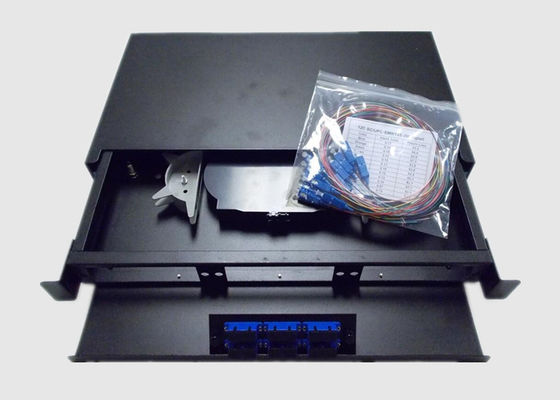

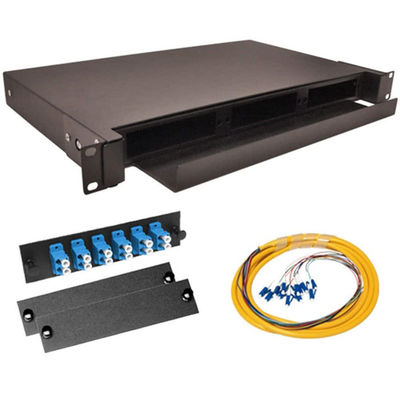

모든 키트에는 선택한 커넥터용 어댑터 플레이트가 장착된 1RU 파이버 패치 패널(또는 2RU 파이버 패치 패널)과 파이버 수 요구 사항에 맞는 스플라이스 트레이 및 광섬유 피그테일이 포함됩니다.패치 패널에서 사용하지 않는 모든 슬롯에는 패널 내부를 보호하기 위해 블랭크가 장착되어 있습니다.
Black Box Rackmount Fiber Cabinet으로 최대의 유연성과 고밀도 종단에 대한 요구 사항을 충족할 수 있습니다.
패치 패널 벽 마운트 이점 및 기능:
패치 패널 벽 마운트 응용 프로그램:
통신 네트워크
FTTH,LAN, WAN, CATV 네트워크
활성 장치 종료
EDFA/WDM 시스템
사양 및 기술 매개변수:
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550nm(dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | 코닝 G657A1, 900μm, 2mm, 3mm 루스 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 상기 사양 전용 커넥터
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | NS- | X2- | 35- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | ||
| P: 프리미엄 A: A등급 X: 고객의 요구 사항을 따르십시오 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50:50:50 |
1:1m NS: 고객의 요구 사항을 따르십시오 |
25:250μM 섬유 09:900μM 느슨한 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
NS:NS 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
무한 Geehe 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 후방 반사 및 우수한 균일성
2) 컴팩트한 구조
작은 크기로 다양한 전송 상자에 직접 설치할 수 있으며 공간을 거의 차지하지 않습니다.
3) 엄격한 품질 관리
우리는 고객의 손에 있는 모든 제품이 엄격한 테스트 표준의 대상임을 보장합니다.
4) 빠른 배송
숙련되고 안정적인 작업자로 모든 주문 회전율이 경쟁사보다 빠릅니다.
5) 공장 감사
우리는 15년의 공장 검사 경험을 가진 유명 브랜드 및 일본 고객과 협력하고 SGS의 전체 검사 프로세스에 익숙합니다.
