제품 상세 정보:
|
| 모듈 이름: | 광통신에서 WDM | 항구 유형: | 2×4 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | LC upc 연결기로 | 떠꺼머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980 또는 PM1550 | 선택 채널: | 4, 8, 16, 18개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 작은 패키지, 모듈 패키지, 프레임 패키지 |
| 강조하다: | 1480nm 광섬유 WDM,1480nm WDM 모듈,1480nm 파 시분할 다중화기 |
||

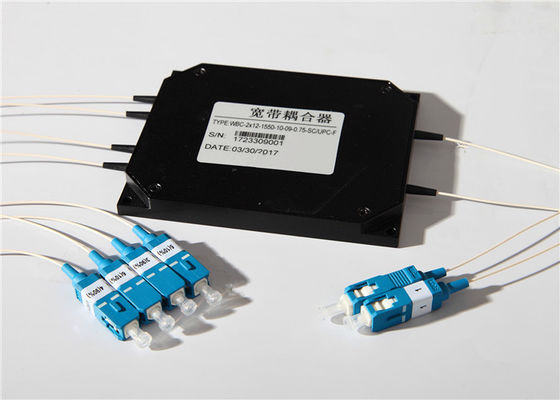

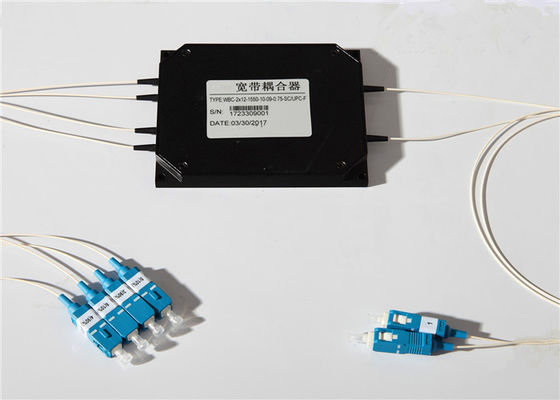

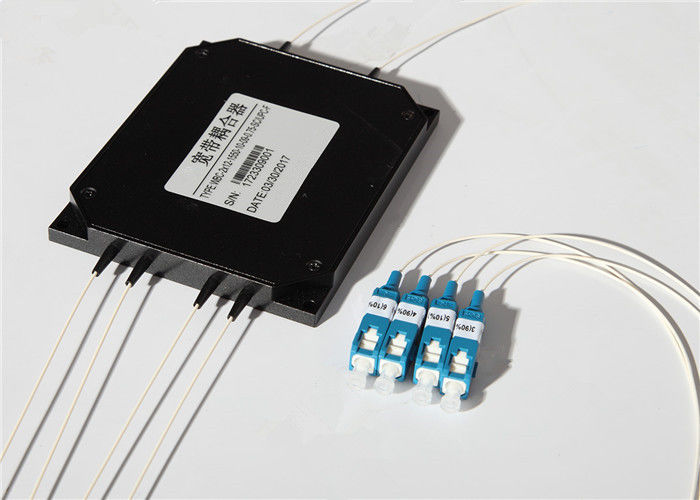

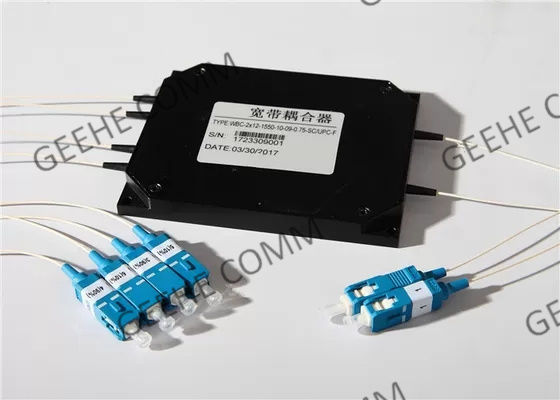

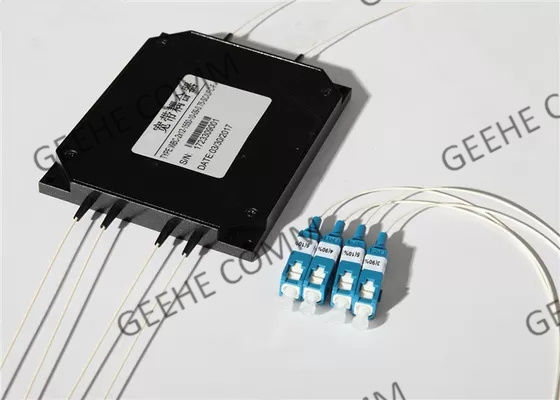

LC 연결관을 가진 높은 지향성 2 × 4 팬 아웃 1480/1550nm 융합 WDM 모듈
기본 정보:
2 × 4 팬 아웃 단일 모드 퓨즈 커플러는 FBT(Fused Biconical Taper) 기술을 사용하여 제작되었습니다.낮은 삽입 손실로 다양한 비율로 입력 신호를 분할하는 데 사용할 수 있습니다.
융합 WDM 모듈의 두 가지 주요 유형을 선택할 수 있습니다. 980/1550nm, 1480/1550nm, 980/1060nm 융합 WDM과 같은 광섬유 증폭기에 사용되는 융합 WDM;1310/1550nm WDM 모듈과 같은 양방향 또는 CWDM 광통신 시스템에 사용되는 융합 WDM 모듈.
커넥터는 LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC 등을 사용할 수 있습니다.
FBT WDM 혜택 및 기능:
* 다양한 커플링 비율
* 높은 채널 격리
* 높은 균일성과 신뢰성
* 낮은 삽입 및 반환 손실
* 매우 안정적이고 신뢰할 수 있음
* 사용자 정의 지원
인증 및 규정 준수:
* 수동 광학 부품에 대한 GR-1209-CORE 요구 사항
* GR-1221-CORE 수동 광학 부품에 대한 신뢰성 보증 요구 사항
* 단일 모드 광 커넥터 샌드 점퍼 어셈블리에 대한 GR-326-CORE 요구 사항
* TIA-604 광섬유 커넥터 해석 표준
* 유해 물질 제한에 관한 ROHS 지침
WDM 응용 프로그램:
* FTTX
* 수동 광 네트워크(PON)
* 디지털, 하이브리드 비디오 시스템
* CATV 링크 및 광섬유 센서
* 장거리 통신
* 액세스 /PON 배포
* LAN/WAN/메트로
* 데이터 센터
사양 및 기술 매개변수:
| 광섬유 유형(dB) | 코닝 HI1060flex 또는 OFS BF05635-02 | SMF-28e | |||||||
| 작동 파장(nm) | 980 & 1550 | 1060 및 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(nm) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | NS | NS | NS | NS | NS | NS | NS | NS | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지향성(dB) | ≥55 | ||||||||
| 사용온도(℃) | -40 ~ +85 | ||||||||
* 상기 사양은 커넥터 제외
* 다른 사양은 고객이 요구할 수 있습니다.
주문 정보:
| WDM- | NS- | 더블 엑스- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060플렉스, 03: OFS BF05635-02 |
1시 1분 X: 사용자 정의 |
25:250μM 섬유 09:900μM 느슨한 섬유 20: 2mm 케이블 30: 3mm 케이블 |
SC:SC/UPC SA:SC/APC ...... 00: 커넥터 없음 |
A: 에이 나: 나 C:C |
|||||
| 등급 | 작동 파장 | 섬유 유형 | 섬유 길이 | 떠꺼머리 유형 | 연결 유형 | 차원NS | ||||
