제품 상세 정보:
|
| 모듈 이름: | 광통신에서 WDM | 항구 유형: | 1×2 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | LC upc 연결기로 | 떠꺼머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980 또는 PM1550 | 선택 채널: | 4, 8, 16, 18개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 작은 패키지, 모듈 패키지, 프레임 패키지 |
| 강조하다: | 1×2 WDM 연결기,1550nm WDM 연결기,1550nm wdm 멀티플렉서 |
||

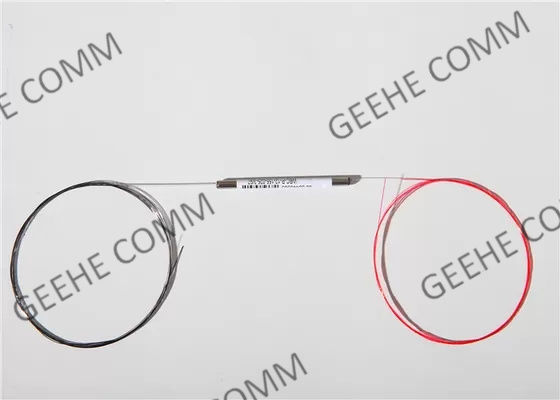

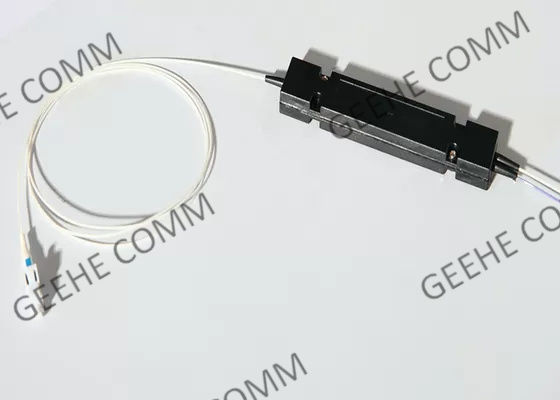

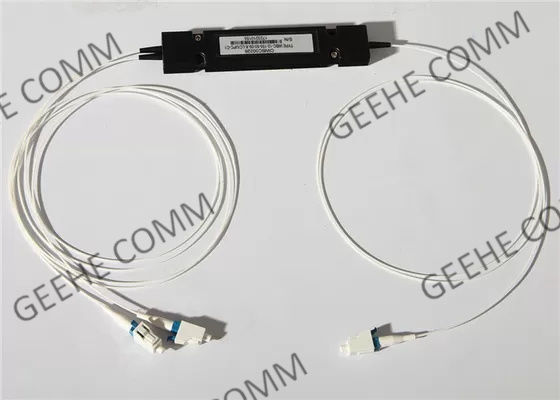

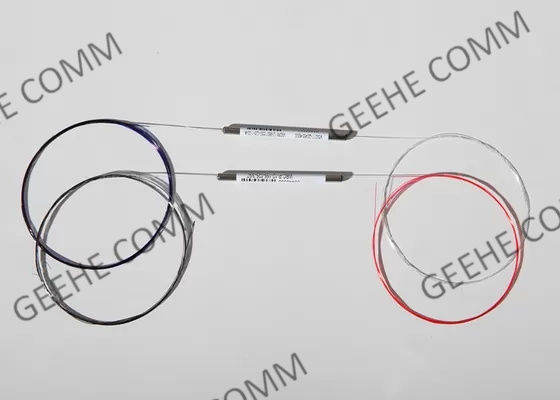

고성능 단일 모드 1310/1550nm PM 섬유 1× 2 융합 섬유 WDM 연결기
기본 정보:
파장 종속 커플러 또는 파장 결합기/분배기로도 알려진 WDM 커플러는 두 개의 입력 포트에서 1310nm 및 1550nm 파장의 두 입력이 하나의 출력 포트에서 결합되는 융합 섬유 기반 수동 광학 부품입니다.반면에 이 두 신호가 동일한 입력 포트에 주입되면 두 출력에서 분리됩니다.
이 단일 모드 파장 분할 다중화기(WDM) 1310/1550nm, 1480/1550nm, 1X2 또는 2X2는 서로 다른 파장의 빛을 결합하거나 분리합니다.매우 낮은 삽입 손실, 낮은 편광 의존성, 높은 절연성 및 우수한 환경 안정성을 제공합니다.이러한 구성 요소는 EDFA, CATV, WDM 네트워크 및 광섬유 계측에 광범위하게 사용되었습니다.
FBT WDM 혜택 및 기능:
인증 및 규정 준수:
* 수동 광학 부품에 대한 GR-1209-CORE 요구 사항
* GR-1221-CORE 수동 광학 부품에 대한 신뢰성 보증 요구 사항
* 단일 모드 광 커넥터 샌드 점퍼 어셈블리에 대한 GR-326-CORE 요구 사항
* TIA-604 광섬유 커넥터 해석 표준
* 유해 물질 제한에 관한 ROHS 지침
WDM 응용 프로그램:
* FTTX
* 수동 광 네트워크(PON)
* 디지털, 하이브리드 비디오 시스템
* CATV 링크 및 광섬유 센서
* 장거리 통신
* 액세스 /PON 배포
* LAN/WAN/메트로
사양 및 기술 매개변수:
| 광섬유 유형(dB) | 코닝 HI1060flex 또는 OFS BF05635-02 | SMF-28e | |||||||
| 작동 파장(nm) | 980 & 1550 | 1060 및 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(nm) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | NS | NS | NS | NS | NS | NS | NS | NS | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지향성(dB) | ≥55 | ||||||||
| 사용온도(℃) | -40 ~ +85 | ||||||||
* 상기 사양은 커넥터 제외
* 다른 사양은 고객이 요구할 수 있습니다.
주문 정보:
| WDM- | NS- | 더블 엑스- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060플렉스, 03: OFS BF05635-02 |
1시 1분 X: 사용자 정의 |
25:250μM 섬유 09:900μM 느슨한 섬유 20: 2mm 케이블 30: 3mm 케이블 |
SC:SC/UPC SA:SC/APC ...... 00: 커넥터 없음 |
A: 에이 나: 나 C:C |
|||||
| 등급 | 작동 파장 | 섬유 유형 | 섬유 길이 | 떠꺼머리 유형 | 연결 유형 | 차원NS | ||||
