제품 상세 정보:
|
| 모듈 이름: | 융합된 WDM 모듈 결합기 | 포트 구성: | 1 x 2 |
|---|---|---|---|
| 중심 파장: | 1550nm | 대역폭: | ±20nm |
| 편광 소광 비율: | ≥ 17dB | 섬유형: | PM 팬더 섬유 모든 공항 또는 SM 섬유 |
| 공통 통과 공항: | PM980 또는 PM1550 | 선택 채널: | 4, 8, 16, 18개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 작은 패키지, 모듈 패키지, 프레임 패키지 |
| 강조하다: | 155nm 총리 파이버 커플러,50/50 총리 파이버 커플러,155nm 편광 유지 결합기 |
||

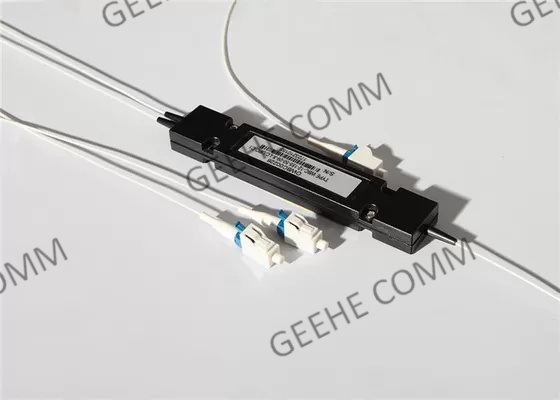

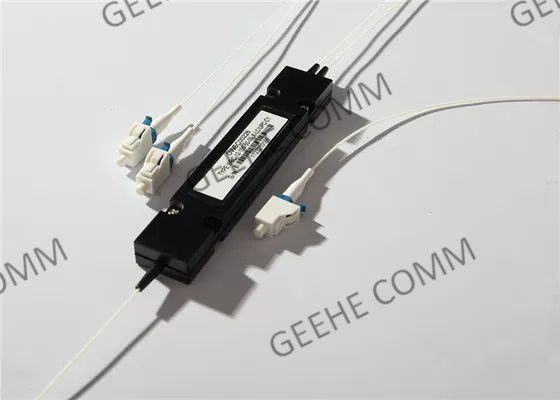

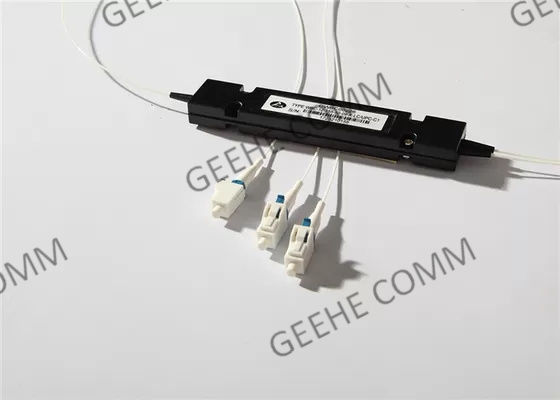

50:50 단일 모드 1×2 155nm 편광 유지 필터 커플러
기본 정보:
편광 유지 커플러(PMC)는 들어오는 빛을 결합하거나 분할하고 출력 포트에서 편광 상태를 유지합니다.
두 가지 유형의 PM 커플러, 즉 마이크로 광학 하위 구성 요소 기반 또는 PM 융합 섬유 기반을 사용할 수 있습니다.PM 커플러는 1310nm, 1550nm 또는 1064nm에 중심 파장이 있습니다.그들의 결합 비율은 높은 정확도로 지정할 수 있습니다.1x2 또는 2x2의 두 가지 구성을 사용할 수 있습니다.
Geehe의 편광 유지 필터 분할 비율:1:99,2:98,5:95,10:90,50:50,1:99,2:98,5:95,10:90,50:50.
FBT WDM 혜택 및 기능:
인증 및 규정 준수:
수동 광학 부품에 대한 GR-1209-CORE 요구 사항
GR-1221-CORE 수동 광학 부품에 대한 신뢰성 보증 요구 사항
단일 모드 광 커넥터 샌드 점퍼 어셈블리에 대한 GR-326-CORE 요구 사항
TIA-604 광섬유 커넥터 해석 표준
유해 물질 제한에 대한 ROHS 지침
WDM 응용 프로그램:
-- FTTX
-- 수동 광 네트워크(PON)
-- 디지털, 하이브리드 비디오 시스템
-- CATV 링크 및 광섬유 센서
-- 장거리 통신
-- /PON 배포에 액세스
사양 및 기술 매개변수:
| 매개변수 | NS | NS | |||||||||
| 작동 파장 | 1480/1550nm | ||||||||||
| 삽입 손실(최대.)(dB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3.6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4.0 | ||
| 최대 균일성(dB) | 0.8 | ||||||||||
| 미니.소광율(dB) | 20 | 18 | |||||||||
| 광학 반사 손실(dB) | ≥50 | ||||||||||
| 전력 처리(MW) | 500 | ||||||||||
| 작동 온도(℃) | -10~+75 | ||||||||||
| 보관 온도(℃) | -40~+85 | ||||||||||
| 섬유 유형 | PM 팬더 섬유 | ||||||||||
| 패키지 치수(mm) | Φ3 x L35 또는 Φ3 x L48 | ||||||||||
* 상기 사양은 커넥터 제외
* 다른 사양은 고객이 요구할 수 있습니다.
주문 정보:
| PMC | -NS | -X2 | -더블 엑스 | -더블 엑스 | -NS | -더블 엑스 | -더블 엑스 | NS |
| P: 프리미엄 A: A등급 X: 요청 시 |
12:1x2 22:2x2 |
55:1550nm xx: 요청 시 |
01: 01:99 02: 02:98 … 50:50:50 |
1:1m x: 요청 시 |
25:250μM 섬유 09:900μM 느슨한 섬유 20:2mm광열 30:3mm광열 |
SC:SC/UPC SA:SC/APC 00: 커넥터 없음 | A: 에이 나: 나 씨: 씨 |
|
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 연결 유형 | 치수 |
