제품 상세 정보:
|
| 모듈명: | SC 커넥터가있는 광학 WDM 커플러 | 포토형: | 1×48 |
|---|---|---|---|
| 섬유 종류: | PM 팬더 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | LC UPC 커넥터와 함께 | 땋아 늘인 머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980 또는 PM1550 | 선택 채널: | 4, 8, 16, 18 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 미니 패키지, 모듈 패키지, 프레임 패키지 |
| 강조하다: | 다중 모드 광섬유 WDM 연결기,SC 연결기와 광섬유 WDM,SGS 광섬유 WDM 연결기 |
||

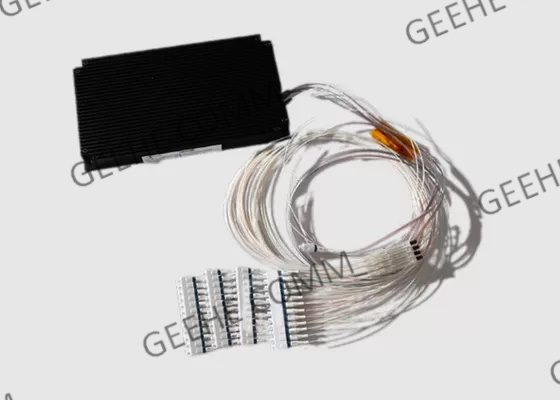

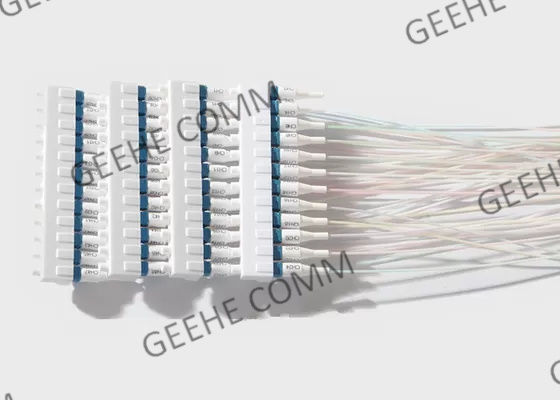

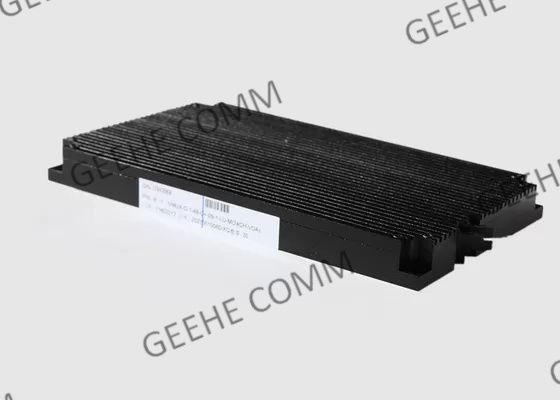

SGS 승인된 EFDA 수신기 SC 커넥터와 함께 멀티 모드 광학 WDM 커플러
기본 정보:
팬 아웃 퓨즈드 커플러 (Fan Out Fused Coupler) 는 퓨즈드 바이코니컬 톱퍼 (Fused Biconical Taper, FBT) 기술을 사용하여 만들어집니다. 이는 낮은 삽입 손실과 함께 다양한 비율로 입력 신호를 분할하는 데 사용할 수 있습니다.
융합 WDM 모듈: 광섬유 증폭기에 사용되는 융합 WDM, 예를 들어 980/1550nm, 1480/1550nm, 980/1060nm 융합 WDM
양방향 또는 CWDM 광 통신 시스템에서 사용되는 융합 WDM 모듈, 예를 들어 1310/1550nm WDM 모듈.
커넥터는:LC-UPC,LC-APC,LC-PC,SC-UPC,SC-APC,SC-PC,FC-UPC,FC-APC,FC-PC,ST-UPC 등이 있습니다.
FBT WDM 장점 및 특징:
* 높은 채널 격리
* 높은 균일성 및 신뢰성
* 낮은 삽입 및 반환 손실
* 탁월 한 안정성 과 신뢰성
* 견고하고 환경적으로 안정적인 패키지
* 사용자 정의 지원
인증 및 준수:
* GR-1209-CORE 수동 광학 부품에 대한 요구 사항
* GR-1221-CORE 수동 광학적 부품에 대한 신뢰성 보장 요구 사항
* GR-326-CORE 단일 모드 광식 연결 장치의 요구 사항
* TIA-604 광섬유 커넥터 해석성 표준
* 위험 물질의 제한에 관한 ROHS 지침
WDM 애플리케이션:
* FTTX
* 수동 광망 (PON)
* 디지털, 하이브리드 비디오 시스템
* CATV 연결 & 섬유 센서
* 장거리 통신
* 액세스/PON 배포판
* 데이터센터
사양 및 기술 매개 변수
| 섬유 종류 (dB) | 코닝 HI1060flex 또는 OFS BF05635-02 | SMF-28e | |||||||
| 작동 파장nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 운영 대역폭nm) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | P | A | P | A | P | A | P | A | |
| 삽입 손실dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리 ((dB) | ≥ 20 | ≥18 | ≥ 20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL ((dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지침 ((dB) | ≥55 | ||||||||
| 작동 온도 ((°C) | -40 ~ +85 | ||||||||
* 위의 사양은 커넥터를 제외합니다
* 다른 사양은 고객 요구에 따라 만들 수 있습니다
주문 정보:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11m X: 사용자 정의 |
25250μM 섬유 09:900μM 느슨한 섬유 20: 2mm 케이블 30: 3mm 케이블 |
SC:SC/UPC SA:SC/APC ... 00연결 장치가 없습니다. |
A: A B: B C:C |
|||||
| 등급 | 오퍼레이션 파장 | 섬유 종류 | 섬유 길이 | 돼지 꼬리 종류 | 연결 유형 | 크기n | ||||
