제품 상세 정보:
|
| 모듈 이름: | LC / UPC 1x2 FBT 연결기 WDM | 항구 유형: | 1×2 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 모든 공항 또는 SM 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | LC UPC 연결기로 | 떠꺼머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980,PM1310 또는 PM1550 | 선택 채널: | 2, 4, 8, 16, 18,36, 48개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 원 카톤 패키지 ; 고객들의 요구조건으로서 |
| 강조하다: | 1x2 FBT 연결기 WDM,LC / UPC FBT 연결기 WDM,LC / UPC 1x2 FBT 연결기 WDM |
||

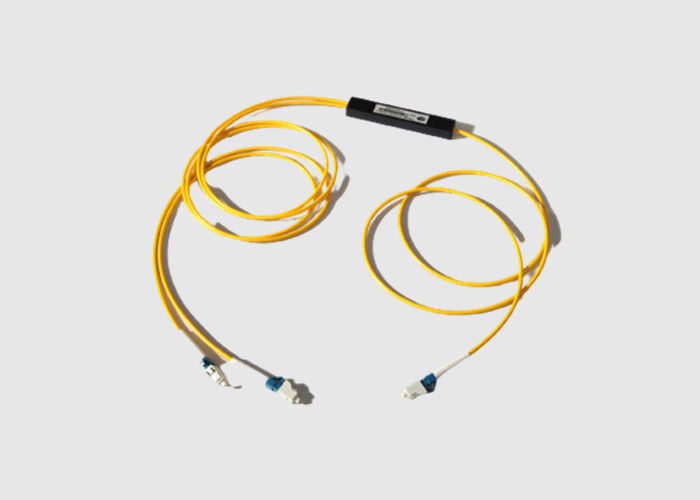

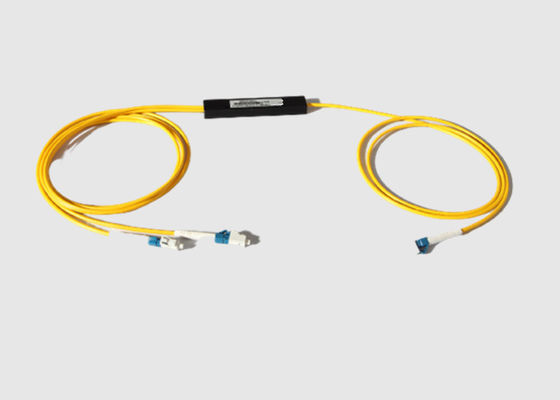

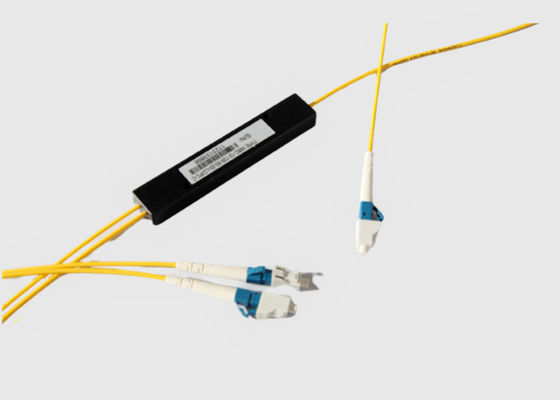

더 적은 MOQ FTTH 이중 창 분배기 비율 LC/UPC 1x2 Fbt 커플러 WDM
기본 정보:
Fused WDM은 FBT(Fused Biconical Taper) 기술을 기반으로 하며 서로 다른 파장에서 전송되는 광 신호를 결합하고 분리하는 데 사용됩니다.융합형 WDM은 필터형 WDM(FWDM 장치)에 비해 삽입 손실이 적고 가격이 훨씬 저렴하여 광전송 네트워크 및 네트워크 상태 모니터링에 널리 사용됩니다.
우리는 융합 광섬유 커플러(FBT 커플러) 및 융합 WDM 애플리케이션을 위한 완전하고 유연한 솔루션을 제공합니다.우리의 표준 소형 패키지(3.0x54mm)로 인해,
FBT WDM 혜택 및 기능:
낮은 초과 손실
다양한 커플링 비율
컴팩트 사이즈
높은 안정성과 신뢰성
SM, MM, PM 버전
융합 WDM 애플리케이션
FBT WDM 혜택 및 기능:
* 수동 광학 부품에 대한 GR-1209-CORE 요구 사항
* GR-1221-CORE 수동 광학 부품에 대한 신뢰성 보증 요구 사항
* 단일 모드 광 커넥터 샌드 점퍼 어셈블리에 대한 GR-326-CORE 요구 사항
* TIA-604 광섬유 커넥터 해석 표준
* 유해 물질 제한에 관한 ROHS 지침
WDM 응용 프로그램:
사양 및 기술 매개변수:
| 광섬유 유형(dB) | 코닝 HI1060flex 또는 OFS BF05635-02 | SMF-28e | |||||||
| 작동 파장(nm) | 980 & 1550 | 1060 및 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(nm) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | NS | NS | NS | NS | NS | NS | NS | NS | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지향성(dB) | ≥55 | ||||||||
| 사용온도(℃) | -40 ~ +85 | ||||||||
* 상기 사양은 커넥터 제외
* 다른 사양은 고객이 요구할 수 있습니다.
주문 정보:
| WDM- | NS- | 더블 엑스- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060플렉스, 03: OFS BF05635-02 |
1시 1분 X: 사용자 정의 |
25:250μM 섬유 09:900μM 느슨한 섬유 20: 2mm 케이블 30: 3mm 케이블 |
SC:SC/UPC SA:SC/APC ...... 00: 커넥터 없음 |
A: 에이 나: 나 씨: 씨 |
|||||
| 등급 | 작동 파장 | 섬유 유형 | 섬유 길이 | 떠꺼머리 유형 | 연결 유형 | 차원NS | ||||
WDM 케이블 유형:
1. 단일 모드 광섬유는 하나의 모드가 전파되도록 합니다.
2. 다중 모드 광섬유는 다중 모드의 전파를 지원합니다.
3. 파장 범위는 WDM이 작동할 파장 범위입니다.
4. 채널 간격이라고도 하는 대역폭은 nm 단위의 창 크기입니다.
5. 채널 간격은 인접 채널 간의 주파수에서 중심 간 차이입니다.200GHz는 0.4nm 간격에 해당하고 100GHz는 0.2nm 간격에 해당하며 50GHz는 0.1nm 간격에 해당합니다.
6. 채널 수는 장치가 정보를 보내야 하는 채널 수입니다.이 숫자의 범위는 4에서 160까지이며 디자인이 향상되어 더 많은 채널을 추가할 수 있습니다.
7. 삽입 손실은 광 전송 시스템에서 파장 분할 다중화기(WDM)의 삽입으로 인한 감쇠입니다.
편광 종속 손실은 모든 입력 편광 상태에서 삽입 손실의 최대 편차입니다.
