제품 상세 정보:
|
| 모듈 이름: | 1×2 WDM 연결기 | 항구 유형: | 1×2 |
|---|---|---|---|
| 섬유형: | PM 팬더 섬유 모든 공항 또는 SM 섬유 | 재킷: | 250 um 또는 900nm 또는 다른 사람 |
| 연결기: | LC UPC 연결기로 | 떠꺼머리 길이: | 1M,1.5M 또는 주문 제작됩니다 |
| 공통 통과 공항: | PM980,PM1310 또는 PM1550 | 선택 채널: | 2, 4, 8, 16, 18,36, 48개 채널 |
| 작동 파장: | 980~1620 별거 안 해 | 패키지: | 원 카톤 패키지 ; 고객들의 요구조건으로서 |
| 강조하다: | 1×2 광섬유 WDM Coupler,1310nm 섬유 눈 WDM,1490nm 광섬유 WDM 연결기 |
||
더 적은 MOQ FTTH 이중 창 분배기 비율 LC/UPC 1x2 Fbt 커플러 WDM
기본 정보:

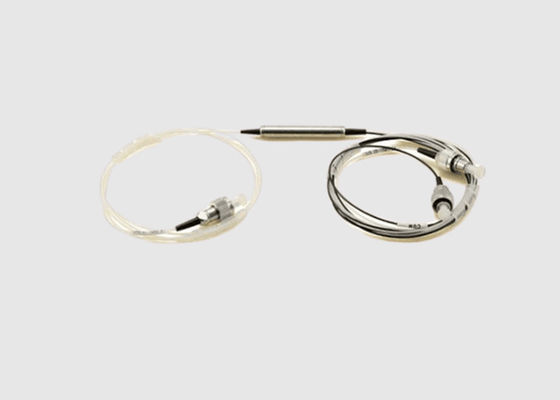

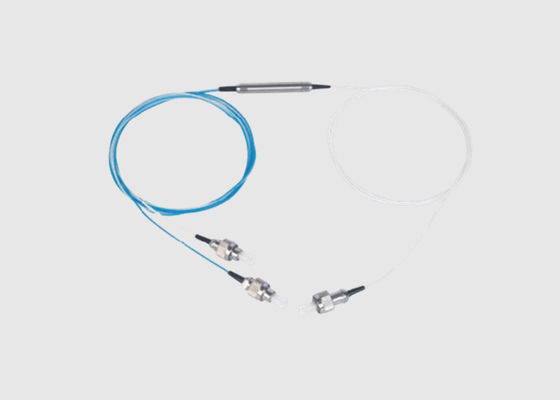

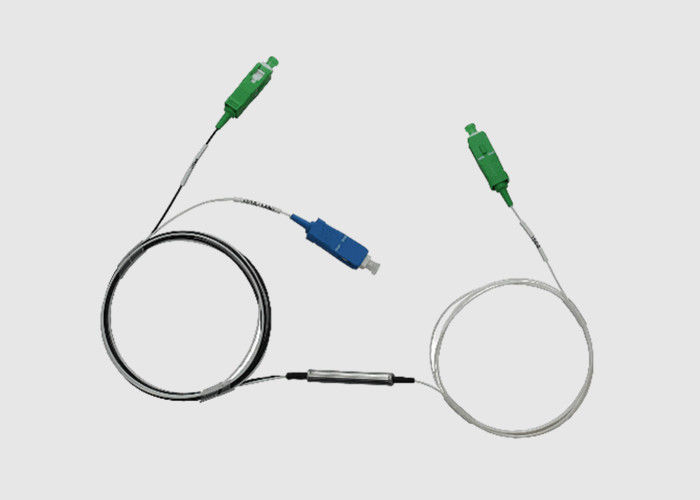

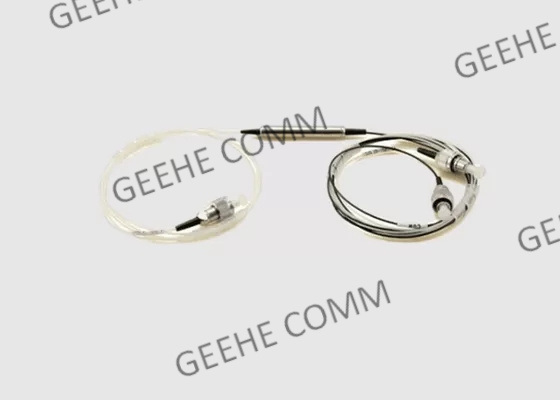

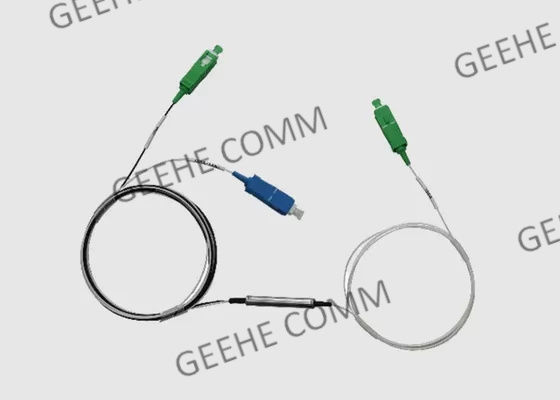

1x2(2x2) 분극 유지 퓨즈 WDM 커플러
1x2 PM 융합 광섬유 커플러를 사용하면 단일 광섬유 입력을 2개의 출력으로 분할할 수 있습니다.이 커플러에 사용된 PANDA 섬유를 사용하면 섬유의 느린 축으로 들어오는 빛에 대해 높은 소광비를 제공할 수 있습니다.
특징.
FBT WDM 혜택 및 기능:
FBT WDM 혜택 및 기능:
* 수동 광학 부품에 대한 GR-1209-CORE 요구 사항
* GR-1221-CORE 수동 광학 부품에 대한 신뢰성 보증 요구 사항
* 단일 모드 광 커넥터 샌드 점퍼 어셈블리에 대한 GR-326-CORE 요구 사항
* TIA-604 광섬유 커넥터 해석 표준
* 유해 물질 제한에 관한 ROHS 지침
WDM 응용 프로그램:
사양 및 기술 매개변수:
| 광섬유 유형(dB) | 코닝 HI1060flex 또는 OFS BF05635-02 | SMF-28e | |||||||
| 작동 파장(nm) | 980 & 1550 | 1060 및 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| 작동 대역폭(nm) | ±10/20 | ±15 | ±15 | ||||||
| 등급 | NS | NS | NS | NS | NS | NS | NS | NS | |
| 삽입 손실(dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| 격리(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 지향성(dB) | ≥55 | ||||||||
| 사용온도(℃) | -40 ~ +85 | ||||||||
* 상기 사양은 커넥터 제외
* 다른 사양은 고객이 요구할 수 있습니다.
주문 정보:
| WDM- | NS- | 더블 엑스- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060플렉스, 03: OFS BF05635-02 |
1시 1분 X: 사용자 정의 |
25:250μM 섬유 09:900μM 느슨한 섬유 20: 2mm 케이블 30: 3mm 케이블 |
SC:SC/UPC SA:SC/APC ...... 00: 커넥터 없음 |
A: 에이 나: 나 씨: 씨 |
|||||
| 등급 | 작동 파장 | 섬유 유형 | 섬유 길이 | 떠꺼머리 유형 | 연결 유형 | 차원NS | ||||
WDM 케이블 유형:
1. 단일 모드 광섬유는 하나의 모드가 전파되도록 합니다.
2. 다중 모드 광섬유는 다중 모드의 전파를 지원합니다.
3. 파장 범위는 WDM이 작동할 파장 범위입니다.
4. 채널 간격은 인접 채널 간의 주파수 중심 간 차이입니다.200GHz는 0.4nm 간격에 해당하고 100GHz는 0.2nm 간격에 해당하며 50GHz는 0.1nm 간격에 해당합니다.
5. 채널 수는 장치가 정보를 보내야 하는 채널 수입니다.이 숫자의 범위는 4에서 160까지이며 디자인이 향상되어 더 많은 채널을 추가할 수 있습니다.
패키지
원래 판지 패키지;
고객의 요구 사항으로.
