제품 상세 정보:
|
| 모델명: | 12개 핵심 광섬유 PLC 분배기 | 구조: | 19" 거치되는 선반 |
|---|---|---|---|
| 랙 재질: | 아연 도금하는 강철판을 냉각 압연하십시오 | 선반 색깔: | 검은, 하얀, 회색이거나, OEM |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72, 96, 144 |
| 연결기: | SC LC FC ST | 두께: | 0.8mm, 1.0mm, 1.2mm |
| Max. 최대 Fiber Cores 파이버 코어: | 24 | 2U 치수 (Hxwxd): | 48.2 × 27.8 × 88mm |
| 강조하다: | 12개 핵심 광섬유 PLC 분배기,0.9 밀리미터 선반 장착 PLC 분배기,19 " 랙은 광 분배기를 탑재했습니다 |
||

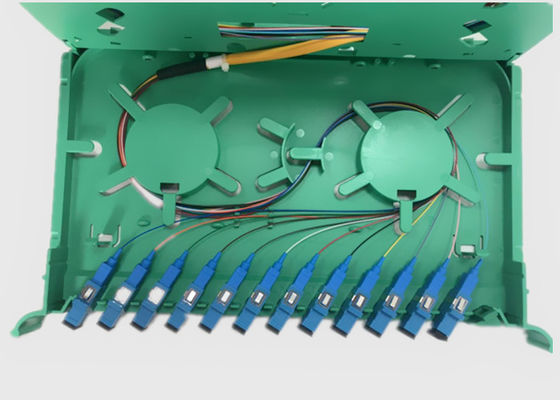

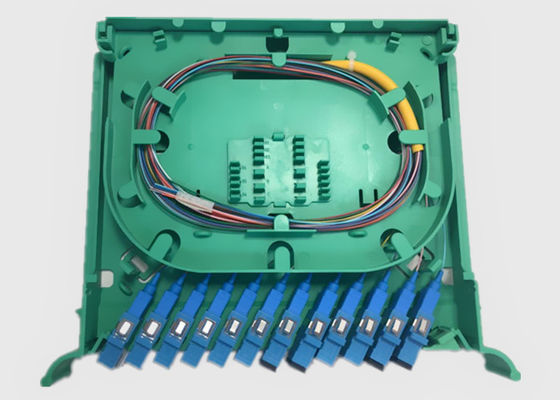

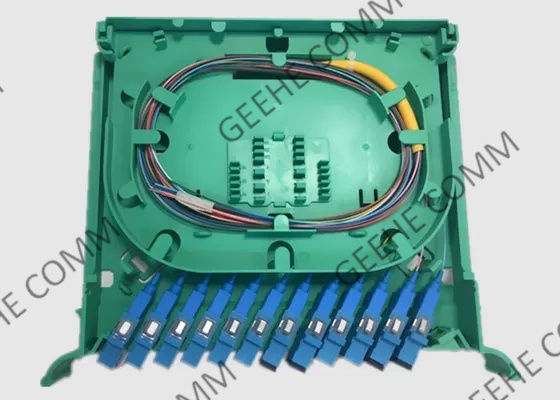

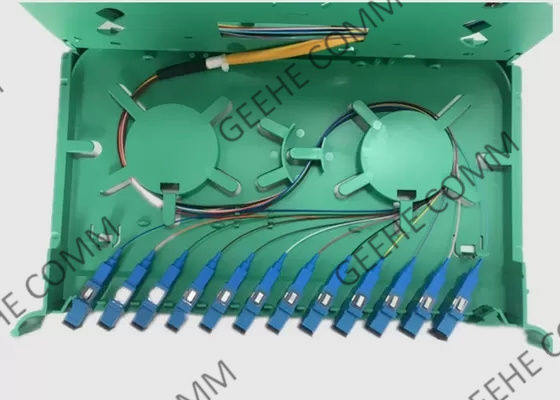

단일 모드 SC UPC 팬아웃 12 핵심 광섬유 PLC 쪼개는 도구 0.9mm 선반 산
파이버 스플리터 판매 포인트:
1) 냉간 압연 강재, 정전 분말 분무로 제작
2) 버튼을 이용한 간편한 개폐
3) 현장 종료 높은 접근성 슬라이딩 및 틸팅 서랍
4) 함께 PVC 전면 및 후면에 투명 도어, 모니터링하기 쉬운
5) 패치 패널을 캐비닛에 고정할 때 깊이 조절 가능
6) 도구가 필요 없는 탈착식 서랍과 경량 하우징으로 설치
7) 포트 식별 명확하게 보이는 라벨링

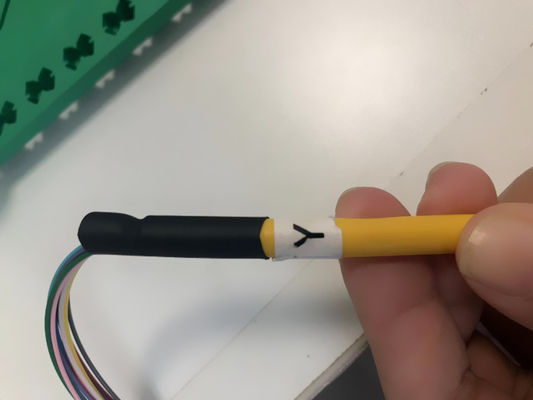

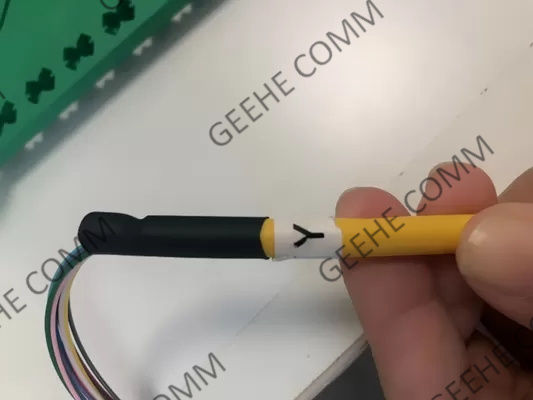

8) 쉬운 설치를 위한 12개의 파이버 팬아웃
Fiber Optic PLC Splitter는 실리카 광 도파관 기술을 사용하여 제작된 일종의 광 전력 관리 장치입니다.광섬유 PLC 스플리터는 작은 크기, 높은 신뢰성, 넓은 작동 파장 범위 및 우수한 채널 간 균일성을 특징으로 하며 광섬유 PLC 스플리터는 광 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.
Geehe는 특정 애플리케이션에 맞게 조정된 1xN 및 2xN 스플리터 제품의 전체 시리즈를 제공합니다.모든 제품은 GR-1209-CORE 및 GR-1221-CORE 요구 사항을 충족합니다.
사용 가능한 커넥터: SC, LC, FC, MPO/MTP, E2000, MU 등
장점 및 특징:
벽 마운트 응용 프로그램:
사양 및 기술 매개변수:
| 매개변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 파장(nm) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| 포트 파장 범위(nm) | 1310 ±40,1490 ±10 및 1550 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성(dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550nm(dB) | ≤0.3 | ||||||||||
| 입력 전력(mW) | 최대 250 | ||||||||||
| 작동 온도 (℃) | -40~+85℃ | ||||||||||
| 보관 온도(℃) | -40~+85℃ | ||||||||||
| 섬유 유형 | 코닝 G657A1, 900μm, 2mm, 3mm 루스 튜브 | ||||||||||
| 치수(L×W×H) (mm) | 100×80×10,141×115×18,요청 시 | ||||||||||
* 상기 사양 전용 커넥터
19인치 랙 사양:
| 19인치 랙 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 포장 치수(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설치 치수 (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
주문 정보:
| WBC- | NS- | X2- | 35- | 더블 엑스- | NS- | 더블 엑스- | 더블 엑스- | NS | ||
| P: 프리미엄 A: A등급 X: 고객의 요구 사항을 따르십시오 |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50:50:50 |
1:1m NS: 고객의 요구 사항을 따르십시오 |
25:250μM 섬유 09:900μM 느슨한 섬유 |
SC: SC/UPC SA: SC/APC 00: 연결 없음 |
NS:NS 1U:J1 2U:J2 |
|||
| 등급 | 포트 번호 | 작동 파장 | 커플링 비율 | 섬유 길이 | 섬유 유형 | 커넥터 유형 | 치수 | |||
무한 Geehe 서비스:
1) 높은 환경 안정성
낮은 삽입 손실, 낮은 편광 의존 손실, 낮은 후방 반사 및 우수한 균일성
2) 컴팩트한 구조
작은 크기로 다양한 전송 상자에 직접 설치할 수 있으며 공간을 거의 차지하지 않습니다.
3) 엄격한 품질 관리
우리는 고객의 손에 있는 모든 제품이 엄격한 테스트 표준의 대상임을 보장합니다.
5) 고품질 선재
우수한 PVC 와이어, 우수한 강도 및 강인성, 긴 수명
6) 무료 샘플
무료 샘플, 여름:+86 13429864799를 얻기 위해 저희에게 연락하는 것을 환영합니다
