제품 상세 정보:
|
| 모델명: | 4U HD 선반 장착 섬유 플러그반 | 구조: | 냉 압연 강철 |
|---|---|---|---|
| No.of 어댑터 /는 좌현으로 향하게 합니다: | 24 | 아답타 타입: | SC 이중 통신 (청색) |
| 높이: | 1U, 2U, 3U, 4U, 8U | 공항: | 6, 12, 24, 48, 72,96, 144 |
| 증가하는 조절 범위: | 50 밀리미터 | 플레이트의 재료: | 1.5 밀리미터 SPCC (흑색 피막) |
| 소재 코팅: | 분말 코팅 | 1U 차원 (하스위스드): | 483 (H)×44 (H)×380mm(W) |
| 접속 능력: | 24개 섬유 | 로에스 컴플라이언시 상태: | 순응합니다 |
| 강조하다: | 4U 선반 장착 섬유 플러그반,MTP 카세트와 섬유 플러그반,MPO 카세트와 광학 패치 패널 |
||

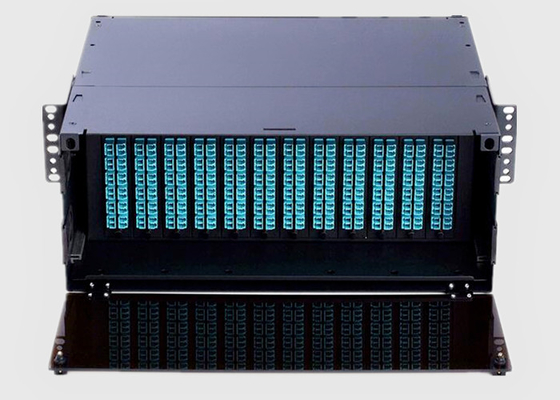

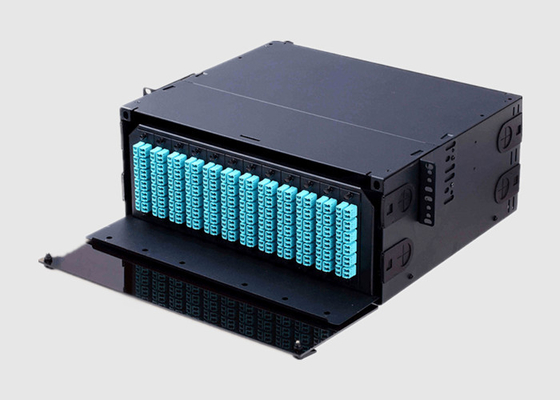

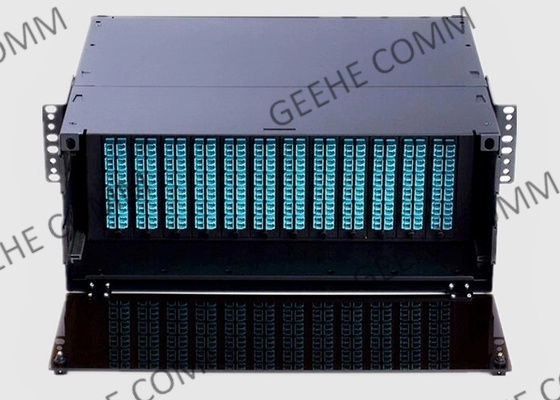

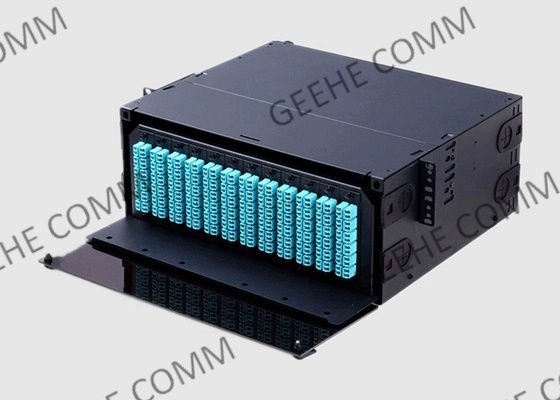

어댑터 패널 또는 MPO / MTP 카세트로, 4U HD 선반 장착 섬유 플러그반
기본 정보 :
HD 4U (랙 장치) 플러그반, 추가 옵션은 1U, 2U, 및 3U 버전을 포함합니다. 이것은 LGX 유도판 또는 LGX MTP / MPO 카세트를 수용하는 가득 찬 LGX 적합한 플러그반입니다. 이러한 유닛은 전면과 후방으로부터 철수 트레이를 가지고 있고, 전체 접근을 제공합니다. 이러한 유닛은 또한 명백할 정도로 피워진 가득 찬 렉산과 앞 경첩이 달린 액세스 패널과 배후에 유닛의 힌지 액세스 패널을 가지고 있습니다.
이 4U 19"288 섬유 고밀도 광섬유 플러그반은 / MTP 카세트 또는 MPO-LC 또는 MTP-LC 연결기 팬아웃 케이블이 이용 가능하다는 것을 12명의 Ｘ 어댑터 패널 또는 12 Ｘ LGX MPO까지 수용할 수 있는 10G/40G/100G 데이타 센터를 위해 설계됩니다.
섬유 플러그반 24 공항 Benefit&Feature :
1. 적합한 LGX
2. 탑재 가능한 랙
3.19 " 표준 크기, 경량과 강한 구조
4. 변하기 쉬운 모듈 내부에
5. 양쪽 리본과 원형 케이블에 적합합니다
6. 개선된 설계가 40 이하 밀리미터가 아니라 광섬유 케이블 곡률 반경을 보증합니다
7. 코팅된 파우더
8. 연기난 렉산 표지
9. 용이한 접근을 위한 슬라이드아웃 트레이
10. 앞과 후방 여닫이 문
12. 장착 하드웨어와 케이블 관리 부속물을 포함합니다
섬유 플러그반 24 포트 애플리케이션 :
1) 통신망
2) FTTH
3) LAN, 완, CATV 네트워크
4) 능동 디바이스 종결
5) CCTV
Specificaiton&Technology는 매개변수화합니다 :
| 매개 변수 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| 작동 사고 방식(NM) | SDWC :1310&1550;STWC :1310,1490&1550 | ||||||||||
| 공항 사고 방식 범위(NM) | 1310년 ±40,1490 ±10과 1550년 ±40 | ||||||||||
| 삽입 손실 @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| 균일성 (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| 입력 전원 (mW) | 250 최대 | ||||||||||
| 작동 온도 (C) | -40~+85C | ||||||||||
| 저장 온도 (C) | -40~+85C | ||||||||||
| 섬유형 | 코닝 G657A1, 2 밀리미터인 900μm, 3 밀리미터 루즈 튜브 | ||||||||||
| 차원(L×W×H) (밀리미터) | 청구하는 대로, 100×80×10,141×115×18 | ||||||||||
* 위에서 말한 상술 독점적 연결기
19가지 인치의 선반 상술 :
| 19 인치의 선반 | LGX | ||||||||||
| 구성 | 1U | 2U | 1U | 2U | |||||||
| 패킹 차원(MM) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| 설비 면적 (밀리미터) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
정보를 주문하는 것 :
| WBC- | Ｘ- | X2- | 35- | XX- | Ｘ- | XX- | XX- | Ｘ | ||
| Ｐ : 프리미엄 한 : 등급 A Ｘ : 고객의 요구조건을 따르세요 |
13:1x3 14:1X4 ... 232:2 X32 |
35:1310/1550nm | 01 : 01:99 02 : 02:98 ...... 50 : 50:50 |
1시 1분 Ｍ Ｘ : 고객의 요구조건을 따르세요 |
25:250μM 섬유 09:900μM 루즈 섬유 |
SC : SC / UPC SA : SC / 자동 위상 조정 00 : 어떤 콘넥트 |
Ｄ :Ｄ 1U : J1 2U : J2 |
|||
| 등급 | 포트 번호 | 가동 파장 | 커플링 레이트 | 화이버 길이 | 섬유형 | 접속구의 형태 | 차원 | |||
무한 게에헤 서비스 :
1) 높은 환경적 안정성
저삽입 손실, 낮은 편광 의존 손실량, 좌측유방 반영과 좋은 균일성
2) 소형 구조
작게 분류하시오 그러면 그것은 직접적으로 다양한 동력 분배 장치에 설치되고 단지 작은 공간을 차지할 수 있습니다
3) 엄격한 품질 관리
고객들의 꼭 알맞게 모든 제품이 엄중한 검사 중인 표준의 대상이라는 것을 우리는 보장합니다
4) 고품질 선재 철강
엑스셀트 피브이시 전선과 좋은 힘과 인성, 긴 수명
